На диаграмме показано, что индикация носит приблизительно непрерывный характер. Бесступенчатой графической характе­ристики можно достичь, если применить стержневидный пре­парат проф. Бергольда. Ввиду того что мощность препарата на концах стержня усилена, превышение минимального и максималь­ного уровня заполнения (рис. 10, г) выявляется особенно

четко. Целесообразно в этом случае применять реле. При помощи такого метода можно производить измерение высоты до 3 м. Вариант непрерывного измерения показан на рис. 10, б, Здесь счетчики радиоактивных излучений устанавливают верти­кально. Благодаря расположению в ряд параллельно включенных счетчиков диапазон измерения можно увеличить приблизительно до 1,2 м. Другим решением, также пригодным для измерения вы­соких уровней, является метод измерения со следящим управ­лением (рис. 10, д),

Выводы

Измерение уровня при помощи радиоактивных изотопов обла­дает тем преимуществом, что этот метод является бесконтактным. Посредством этого метода можно измерять уровень заполнения резервуара даже в исключительно сложных условиях. Таким образом, обеспечивается высокая эксплуатационная надежность установки, ее износ и ремонтные работы невелики, что приводит к снижению расходов. Точность измерения около 2 %. При не­прерывных измерениях следует принимать во внимание период полураспада используемого радиоактивного изотопа.

При использовании аппаратуры для контроля уровня металла в квадратных кристаллизаторах источник и приемник излучения размещаются стационарно вне кристаллизатора. На мощных слябовых МНЛЗ источник и приемник размещаются непо­средственно в стенке кристаллизатора в специальных приливах. С помощью термо­стойкого кабеля приемник излучения через соединительную коробку соединен с из­мерительным прибором типа В 3118, который является интегрирующим накопителем импульсов с последующим преобразованием сигнала интегратора в унифицированный сигнал 0-10 В и 0-5 мА. Прибор рассчитан на работу с потоком импульсов 450-9000 имп/с, интегратор позволяет накапливать их с постоянной времени.

Измерение уровня металла в крис­таллизаторе посредством измерительного устройства, работающего на основе радиоактивности

В большинстве случаев фактический уровень металла в крис­таллизаторе определяют посредством измерительного устройства, работающего на основе радиоактивности. Другие измерительные устрой­ства, например, термоэлементы, устанавливаемые в стенке кристал­лизатора, не нашли широкого применения из-за присущих им недостат­ков.[2]

Радиоактивное измерительное устройство состоит из стержневидного препарата кобальта 60, сцинтилляционного счетчика и специального усилителя. Источники радиоактивного излучения и счет­чики размещают на кристаллизаторе таким образом, чтобы через учас­ток, на котором в процессе разливки стали должен установиться ее уровень, могли проходить и улавливаться счетчиком радиоактивные изотопы, поступающие от источника их излучения (рис.5).

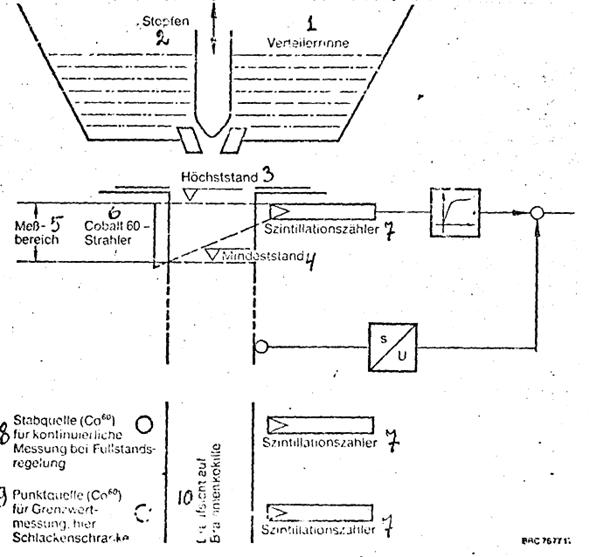

Рис.5. Система непрерывного измерения уровня металла в крис­таллизаторе и принцип "шлакового барьера":

1 - промежуточный ковш; 2 - стопор; 3 - наивысший уровень стали; 4 - минимальный уровень стали в кристаллизаторе; 5 - участок из­мерения; б - источник радиоактивного излучения - кобальт 60; 7 - сцинтилляционный счетчик; 8 - стержне видный источник радио­активного излучения (кобальт 60) для непрерывного измерения уров­ня металла в кристаллизаторе; 9 - точечный источник радиоактив­но излучения (кобальт 60) для измерения предельных величин (здесь "шлаковый барьер"); 10 - кристаллизатор для литья слябов; (вид сверху); S- подъем кристаллизатора; U- напряжение
