Измерение уровня жидкого металла в кристаллизаторе МНЛЗ
Страница 19

Технические характиристики

Показатель

Значение

Диапазон значений уровня металла в кристаллизаторе, удерживаемых системой (отмеренных от верхнего края медных стенок кристаллизатора)

https://pravakupiaf.com pravakupiaf.com/kategoriya-d1e.

от 20 до 150 мм

Погрешность поддержания установленного значения уровня металла (среднестатистическое интегральное значение)

±1

Динамическая погрешность поддержания уровня при ступенчатом изменении скорости вытягивания сляба на 10% (при скорости сляба 1 м/мин)

±1,5 мм

Длительность переходного процесса, вызванного скачком скорости вытягивания сляба

не более 12

Тип интерфейса для связи между контроллером и рабочей станцией

RS-485

Время восстановления системы после аварии (только при типовой комплектации)

не более 30 мин

Максимальное усилие, развиваемое приводом

не менее 6000 Н

Предельная температура корпуса ПР и ПС от теплопередачи и излучения, °С

не более 60

Сетевое напряжение питания с частотой 50 Гц, В

198 - 242

Максимальная мощность, потребляемая от сети, ВА

700

УСТРОЙСТВО И РАБОТА СИСТЕМЫ

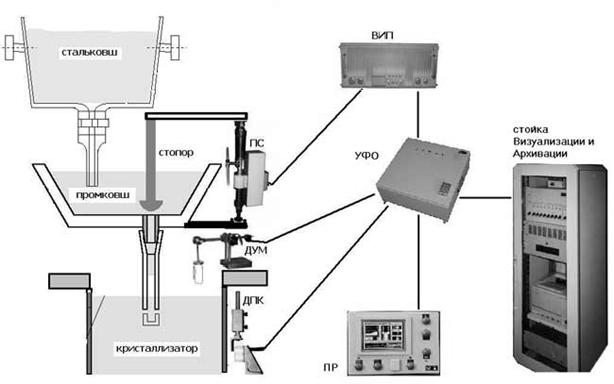

Система "Уровень" является следящей системой, поддерживающей заданный уровень металла в кристаллизаторе МНЛЗ. Блок-схема системы показана ниже.

Основными функциональными элементами системы, показанными на рисунке, являются:

датчик уровня жидкого металла в кристаллизаторе ДУМ,

электронный блок УФО , объединяющий большую часть электронных элементов системы,

электропривод, включающий электромеханический привод ПС и блок силовой электроники ВИП - исполнительное устройство системы,

пульт разливщика ПР - основное устройство управления системой и отображения ее работы в процессе разливки,

датчик положения кристаллизатора ДПК, измеряющий частоту и амплитуду качания кристаллизатора,

стойка Визуализации и Архивирования (ВиА) служит для отображения, архивации и хранения основных параметров системы и режимах работы

Пульт разливщика ПР, привод ПС и датчик уровня металла ДУМ размещаются на разливочной площадке. Блоки УФО, ВИП, находятся в шкафу вблизи разливочной площадки. Остальные блоки расположены в помещении оператора МНЛЗ.

После начала разливки, выполняемого в режиме ручного управления, на кристаллизатор устанавливается датчик уровня металла ДУМ. После получения от системы сигнала о готовности к работе в автоматическом режиме, разливщик подает команду на включение автоматического режима управления и при помощи муфты подключает исполнительный механизм - привод ПС к штоку стопорного механизма промежуточного ковша. При изменении условий разливки - температуры жидкого металла, изменении геометрических размеров сливного отверстия промковша, изменении скорости вытягивания сляба - изменяется уровень металла в кристаллизаторе.

Датчик уровня металла ДУМ преобразует уровень металла в кристаллизаторе в электрический сигнал. Сигнал передается в основной электронный блок системы - УФО. В этом блоке производится преобразование сигнала ДУМ в цифровую форму и вычисляется текущее значение уровня металла в кристаллизаторе. Результат вычисления сравнивается с установленным программой значением. В зависимости от величины и знака рассогласования вырабатывается цифровой сигнал управления приводом стопора. Сигнал управления подается в блок силовой электроники привода ВИП, где он преобразуется в аналоговую форму, усилиДатчик вается по мощности и приводит в движение механизмы привода стопора ПС. Привод ПС перемещает стопор в новое положение, изменяя поступление жидкого металла в кристаллизатор, и тем самым, восстанавливая заданный уровень металла, измеряемый датчиком ДУМ.
