Измерение уровня жидкого металла в кристаллизаторе МНЛЗ
Страница 22

Методика проведения испытаний

Основные метрологические характеристики электромагнитного датчика (коэффициент преобразования и уровень металла в кристаллизаторе, при котором он считается наполненным на 100%) были установлены равными соответствующим показателям изотопного датчика. Электромагнитный датчик был дооснащен аналоговым выходом в виде тока 4-20 мА. Через этот выход электромагнитный датчик подключался к системе стабилизации уровня металла вместо радиоизотопного датчика. В процессе разливки была предусмотрена возможность переключать датчики, использующиеся для управления уровнем металла в кристаллизаторе. Во всех режимах работы системы стабилизации уровня показания обоих датчиков регистрировались синхронно быстродействующей цифровой измерительной системой. Данные измерений в виде абсолютных значений уровня металла, отмеренных от верхнего среза медных плит кристаллизатора, выраженные в миллиметрах сохранялись в архиве. Статистическая обработка всех результатов измерений проводилась единообразно. Для обработки использовались электронные таблицы EXCEL, в которые импортировались данные из архивов, полученных в процессе разливки. Для выбранных фрагментов записей вычислялось стандартное отклонение.

Результаты

23 января 2003 испытания проводились при разливке перитектической стали. Система стабилизации уровня металла работала первоначально с радиоизотопным датчиком, а под конец разливки был подключен электромагнитный датчик уровня. Наилучший результат был достигнут при работе с электромагнитным датчиком. Для этого потребовалось уменьшить (в четыре раза по сравнению с радиоизотопным датчиком) постоянную времени фильтра нижних частот на выходе электромагнитного. Фрагмент архивной записи окончания разливки приведен ниже. Сигнал изотопного датчика отображается линией черного цвета, а сигнал электромагнитного датчика - серого.

Стандартное отклонение уровня металла в кристаллизаторе, измеренное электромагнитным датчиком уровня, на указанном временном интервале менее 1 мм. Аналогичный параметр сигнала радиоизотопного датчика на том же временном интервале немного превышает 2 мм. На представленном фрагменте хорошо видны моменты подачи шлакообразующей смеси в кристаллизатор. После подачи шлакообразующей смеси выходной сигнал изотопного датчика резко возрастает и далее медленно уменьшается по мере ее расхода.

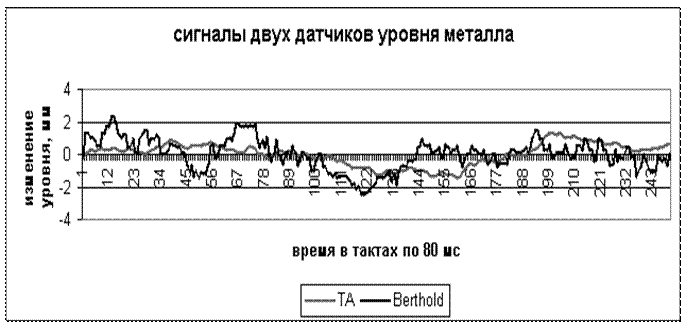

На следующем рисунке приведен 20 секундный фрагмент реализации. Сигнал датчика Berthold показан черным цветом, датчика ТЕХНОАП (ТА) - серым. Управление уровнем в это время производилось от датчика ТЕХНОАП.

Отчет о разработке и промышленных испытаниях Рисунок 1датчика уровня металла "ДУМ бортовой"

Датчик уровня металла ДУМ-бортовой (далее - датчик) предназначен для измерения уровня металла в кристаллизаторах МНЛЗ при работе в составе системы автоматического поддержания уровня металла типа "Уровень". Конструкция датчика предполагает его встройку в воротник кристаллизатора.[5]
