Физические основы

В основе измерения при помощи искусственных радиоактивных изотопов лежит принцип поглощения радиоактивного излучения соответствующим материалом, содержащимся в резервуаре. Пучок γ-лучей, излучаемый радиоактивным источником, проникает через резервуар по прямой линии (рис. 3). На стенке резервуара, лежащей против излучателя, расположен приемник, преобразую­щий принятые лучи в электрические импульсы. Вследствие по­глощения радиоактивных лучей материалом внутри резервуара интенсивность принятого излучения зависит от высоты уровня.

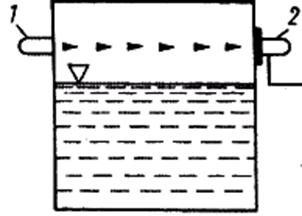

Рис. 3. Схема радио­активного сигнализатора уровня:

1 - излучатель; 2 - при­емник

Возникающие на выходе приемника им­пульсы, частота которых пропорциональна интенсивности излучения, подводятся к пе­реключающему устройству, реле которого срабатывает, как только число импульсов в единицу времени достигнет минимальной величины. Ввиду того что в большинстве случаев измеряют толстые слои материала, используют преимущественно γ -лучи. Большое влияние на процесс измерения оказывают стенки резервуара, обладающие иногда значительной толщиной. Исходную интенсивность прони­кающего через заполненный резервуар излучения рассчитывают следующим образом:

При пустом резервуаре она равна . Таким об­разом, отношение величин интенсивности

где dw, — толщина стенки резервуара; pi — плотность содержи­мого; di — внутренний диаметр резервуара; μ — массовый коэф­фициент поглощения; рw — плотность материала стенки.

Такое же выражение имело бы место и для теоретического случая, когда стенки отсутствуют, т. е. толщина и плотность стенки не оказывают влияния на ослабление. Однако необходимо учитывать, что при наличии металлических стенок большой тол­щины происходит рассеяние, оказывающее заметное влияние на направление и интенсивность излучения. В принципе для толстых стенок необходимо использование радиоактивного препарата более высокой энергии. Для того чтобы практически иметь дело по воз­можности со слабыми препаратами и, следовательно, с минималь­ной радиационной защитой, расстояние между излучателем и при­емником должно быть минимальным. В доменных печах, вагран­ках, шахтных известковообжигательных печах, например, этого можно достичь благодаря уменьшению толщины стенки в местах установки излучателя и приемника путем применения трубок, заделанных с переднего конца. Кроме того, можно приобрести также излучатели с двойной защитной оболочкой. Такая оболочка, состоящая обычно из высококачественной стали, предотвращает рассеяние радиоактивного материала и тем самым загрязнение окружающей среды радиоактивными веществами.

Ослабление мощности излучения радиоактивного излучателя вследствие поглощения воздухом происходит по квадратичному закону. Степень поглощения радиоактивного излучения твердыми и жидкими материалами зависит в первую очередь от их плот­ности.

Измерение уровня

При ступенчатом измерении уровня посредством радиоактивных изотопов можно использовать различные варианты размещения излучателей (рис.4). Существует возможность сигнализации предельного уровня или измерения ступенями с большей или меньшей дискретностью. В показанном на рис. 4, а варианте расположения использован один изотоп, испускающий два пучка лучей. Расположенные на пути прохождения лучей счетчики ра­диоактивного излучения соединены параллельно. Как видно из графика,

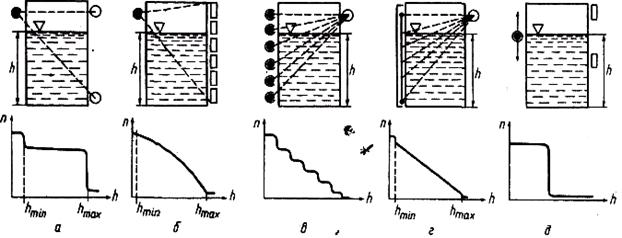

Рис.4. Наиболее распространенные варианта расположения излучателей

превышение пределов hmax и hmin вызывает резкое из­менение частоты повторения импульсов, которое можно исполь­зовать для включения реле. Почти непрерывная индикация уровня достигается путем размещения друг над другом нескольких из­лучателей, как показано на рис. 10, г. В этом случае представ­ляется возможным измерять уровень до высоты, равной утроен­ному диаметру резервуара.
