Рис.6. Схема измерителя уровня металла в кристаллизаторе, разработанного фирмой "Клесид", Франция:

1 - кристаллизатор; 2 - датчик уровня; 3 - шкаф электронной аппаратуры; 4 коммутирующая панель; 5 - блок первичной обработки сигнала; 6 - сигнальное устройство;7-переключатель, используемый при изменении размеров кристаллизатора; 8 – ПИ (пропорционально-интегральный) регулятор; 9 - усилитель мощности; 10 - переключатель; II - контрольная лампа "Наличие питания"; 12-ин­дикаторная лампа работы в автоматическом режиме; 13 – кнопка установки нуля; 14 - соединительный клеммник.

Аналогичный измеритель разработан фирмой "CEDA" ("ЧЕДА"), Италия. Измеритель также работает на основе принципа инфракрасного излучения от ван­ны жидкого металла в кристаллизаторе, однако в отличие от ранее рассмотренно­го, не требует перенастройки при изменении размеров кристаллизатора. Это обу­славливается тем, что работа измерителя основывается на представляющим инте­рес принципе облучения покрытой шлаком ванны жидкого металла в кристаллизато­ре мощным монохроматическим излучением в области спектра, для которой слой шлака является достаточно прозрачным и на который посторонние источники света не влияют. Отраженный от поверхности чистого металла поток инфракрасного излу­чения детектируется оптоэлектронным датчиком. При этом изменение температуры металла, интенсивности его свечения, а также посторонние источники света и шлак не оказывают влияния на показания прибора. Система используется в настоя­щее время на ряде сортовых МНЛЗ заводов Италии, обеспечивая точность измере­ния уровня ±10 мм.

Метод контроля уровня металла в кристаллизаторе основанный на использовании вихревых токов, индуктируемых ка­тушкой, размещенной над зеркалом жидкого металла в кристаллизаторе.

Интересный метод контроля уровня металла в кристаллизаторе предложен фирмой "Ниппон кокан", Япония. Метод основан на использовании вихревых токов, индуктируемых ка­тушкой, размещенной над зеркалом жидкого металла в кристаллизаторе.[3] Изме­рительная катушка полу­чает питание от высокоча­стотного генератора (50 кГц) через усилитель с положительной обратной связью. В зависимости от положения зеркала метал­ла полное сопротивление измерительной катушки, зависящее от ЭДС, наводи­мой в ней вихревыми тока­ми, также изменяется, что служит мерой положе­ния уровня жидкого метал­ла в кристаллизаторе. Из­мерительная катушка раз­мещена в защитном керами­ческом стакане, охлаждае­мым воздухом. Постоянная времени комплекта составляет менее 0,2 с, точностью измерения ±1 мм

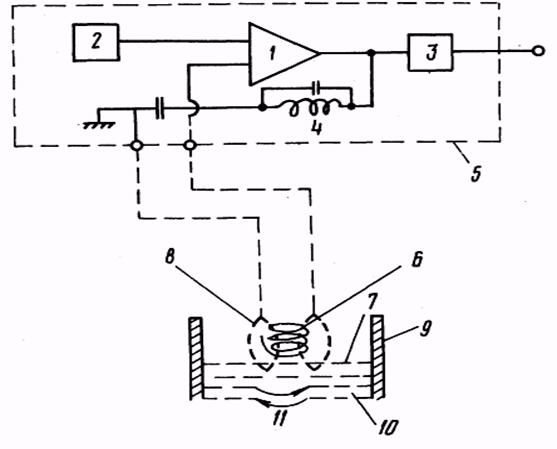

На рис.7 приведена структурная схема устройства

Рис.7. Схема измерителя уровня металла в кристалли­заторе, разработанного фирмой "Ниппон кокан", Япония:
