ГРЭС 1500 Мвт
Страница 9

6 – шибера; 7 – клапан мигалка; 8 – горелка; 9 – котел; 10 – дутьевой вентилятор; 11 – воздухоподогреватель; 14 короб вторичного воздуха; 15 – взрывные клапана; 16 – газоход; 17 – смеситель; 18 – устройство нисходящей сушки.

7. Выбор схемы топливного хозяйства ГРЭС на основном топливе.

Основным топливом проектируемой ГРЭС является экибастузский

каменный уголь, марки СС.

СХЕМА ТОПЛИВНОГО ХОЗЯЙСТВАЭЛЕКТРОСТАНЦИИ

Топливно-транспортное хозяйство современных тепловых электростанций представляет собой комплекс сооружений, машин и механизмов, предназначенных для:

1) приема поступающих и отправки разгруженных железнодорожных маршрутов;

2) размораживания топлива в полувагонах перед разгрузкой, если поступает смерзшееся топливо;

3) разгрузки поступивших железнодорожных маршрутов;

4) внутристанционного транспорта топлива к бункерам парогенераторов или на склад;

5) хранения и выдачи топлива со склада;

6) дробления топлива до установленного нормами размера кусков;

7) распределения топлива по бункерам парогенераторов.

Кроме того, в тракте топливоподачи устанавливают механизмы для улавливания и удаления металлических и древесных предметов из потока топлива с целью предохранения технологического оборудования от поломок, пробоотборные и проборазделочные установки, а также контрольно-измерительные приборы, измеряющие количество поступающего топлива.

Подъездные пути.

Уголь на ГРЭС поставляется железнодорожным транспортом.

Подъездные пути эксплуатируются по договору с предприятием Министерства путей сообщения, (ЕТП) заключаемому на основании «Единого технологического процесса работы подъездных путей и станций примыкания».Норма простоя вагонов с углем под разгрузкой определяется в результате расчетов в ЕТП затрат времени на следующие операции: подачу маршрута с углем со станции примыкания на ГРЭС; взвешивание угля, разбивку маршрута на ставки и маневровые работы на ГРЭС; разгрузку вагонов с углем ; сбор порожняка иего возврат на станцию примыкания.

Топливо доставляется в четырехосных полувагонах грузоподъемностью 63 тонны.

7. 1 Размораживающие устройства.

Восстановление сыпучести смерзшегося в полувагонах топлива осуществляют разогревом его в размораживающих устройствах. Для проектируемой ГРЭС наиболее эффективным является пленочное оттаивание топлива от стенок полувагонов в размораживающем устройстве, с последующей разгрузкой их вагоноопрокидывателем.

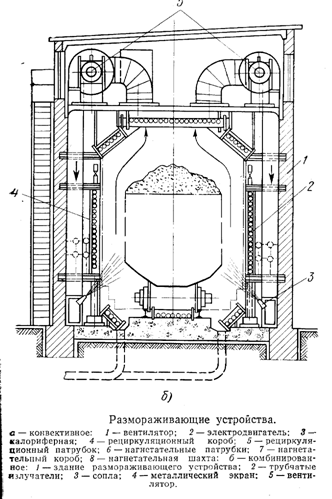

рис 7.2

На рисунке показано размораживающее устройство комбинированного типа. Стенки полувагонов нагреваются от трубчатых излучателей обогреваемых паром и имеющих температуру поверхности 150 - 200°С. Кроме трубчатых излучателей в размораживающем устройстве установлены вентиляторы для циркуляции горячего воздуха.

Расчет вместимости размораживающего устройства.

Вместимость определяется по формуле : n= B(tр+tм)

где tр=1,5 ч и tм=0,5ч; В – Часовой q

расход топлива эл.станцией т/ч; q – усредненная грузоподъемность полувагона т. Размораживающее устройство – двухпутное, комбинированное.

n= 877´(1,5+0,5) =28 вагонов.

63

Разгрузочные устройства с вагоноопокидывателям.

Этот тип разгрузочного устройства применяют при поступлении на электростанции низкокачественного топлива с повышенной влажностью, низкой сыпучестью, склонного к смерзанию при низкой температуре.

Применять вагоноопрокидыватели экономически целесообразно на тепловых электростанциях с расходом топлива свыше 150 т/ч. Разгрузочные устройства с вагопоопрокидывателями позволяют снизить количество эксплуатационного персонала, занятого на разгрузке, уменьшить длительность простоя железнодорожных полувагонов на территории ТЭС, разгружать большое количество топлива в минимально короткие сроки.
