где n – число оборотов турбины, n=3000

Угол выхода b2 находим по формуле:

b2=arcsin´C2z´sina1z =36°

W2z

где a1z=33°

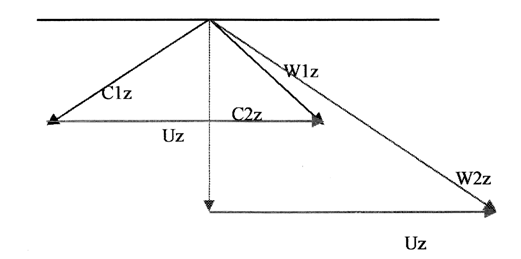

W2z находим по треугольнику скоростей W2z=440 м/с

масштаб: в 1мм 5м/с

3) Определим длину рабочей лопатки.

L2z=dz/l=2,39/2,43=0,983 м.

4) Определяем скорость пара на выходе из сопел.

С1=Uz´(U/Сф) = 375,32´0,7 =263 м/с.

Где (U/Сф) – нивыгоднейшее соотношение скоростей для последней ступени. Для реактивных ступеней принимаем 0,7.

5) Определим угол входа b1 по треугольникам скоростей. b1=40°

6) Определяем теплоперепад в соплах последней ступени.

h0с=1/2000[(C1/j)²-mс´С2пр²] кДж/кг

Где j=0,95

mс для реактивной ступени равна единице.

C2пр=0,75´С2z = 240´0,75 = 180 м/с

Подставив имеющиеся данные получим:

h0с=22,1 кДж/кг

7) Определяем теплоперепад срабатываемый на рабочих лопатках.

h0л=1/2000[(W2/y)²-W1]

где y - скоростной коэффициент рабочих лопаток, y=0,95

W1 находим по треугольнику скоростей, W1= 210 м/с.

Подставив имеющиеся данные получим:

h0л =85,2 кДж/кг

8) Определяем теплоперепад последней ступени.

h0z=h0с+h0л= 22,1+85,2= 107,3 кДж/кг

9) Определяем степень реакции ступени:

r=h0л/h0и=85,2/107,3=0,79.

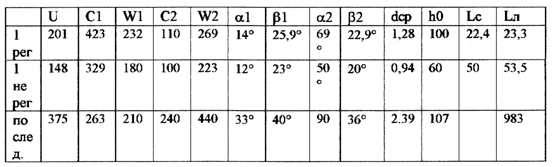

Таблица 1.

4. Определение показателей тепловой экономичности при номинальном режиме.

4.1 Определение удельного расхода пара.

Мерой технического совершенства конденсационного турбоагрегата в первом приближении может служить удельный расход пара d0

d0= D0 = 1500000 =3 кг/кВт *ч

Wэ 500000

где D0 расход пара на турбину в кг/ч; Wэ электрическая мощность турбоагрегата, в кВт/ч.

4.2 КПД ГРЭС.

Общий КПД энергоблока составляется из четырех КПД.

hс=hпг*hтр*hту*hсн

hср КПД собственных нужд 0,95

где hпг – КПД парогенератора, hпг=0,9175

hтр – КПД транспорта тепла, hтр= 0,985

hту – КПД турбоустановки равен: hту= 3600

qту

где qту – удельный расход тепла на турбоустановку

qту= Qту =4164860000 = 8329,72 кДж/(кВт/ч)

Wэ 500000

где Qту расход тепла на турбоустановку

Qту= D0(h0-hп.в.)+Dпп(hпп``-hпп`)=

= 1500000(3365-1156)+1252000(3580-2900)= =4164860000 кВт

hту= 3600 = 3600 =0,43

qту 8329,

тогда КПД энергоблока будет равен:

hс=0,92*0,985*0,43*0,96= 0,37
