ГРЭС 1500 МвтСтраница 20
Н=Ö 200´ 3968,8 +0,5 /0,085 ´1399 Ö1/ 658,7 ´110
0,5
Н= 342 м
Высота устанавливаемой трубы 342 м.
14.Выбор системы золоулавливавния и золоудаления.
Примеси, заключающиеся в дымовых газах, загрязняя атмосферный воздух, оказывают при определенных концентрациях весьма вредное влияние на человеческий организм и растительный мир, а также увеличивают износ механизмов, интенсифицируют процессы коррозии металлов, разрушающе действуют на строительные конструкции зданий и сооружений. Для снижения количества выбросов золы в атмосферу, на проектируемой ГРЭС устанавливаются комбинированные золоуловители.
Комбинированные золоуловители
При сжигании многозольных видов топлива на электростанциях большой мощности устанавливают двухступенчатую очистку дымовых газов от золы, комбинируя батарейные циклоны и электрофильтры,а также мокрые золоуловители и электрофильтры.
Суммарную степень очистки газов в двухступенчатом золоуловителе определяют по формуле
= h'+ h`` (1 – h'),
где h' и h`` – соответственно степень очистки газов в 1-й и 2-й ступенях.
Для блока 500 МВт, работающего на многозольном экибастузском угле, зола которого имеет высокое удельное электрическое сопротивление установка состоит из мокрого золоуловителя с трубой Вентури и четырехпольного электрофильтра. В первой ступени улавливалось 90% золы, содержащейся в дымовых газах, а также происходили их увлажнение и охлаждение до 75 – 80'С. Это способствовало снижению удельного электрического, сопротивления слоя золы и уменьшало вероятность образования обратной короны в электрофильтре. Общая степень очистки дымовых газов на этой установке составила 99,0 – 99,5%.
Стоимость таких высокоэффективных золоуловителей достигает около 7% общих затрат на сооружение электростанции.
Золоудаление
Система удаления и складирования золы и шлака современных крупных электрических станций, называемая золоудалением, представляет собой сложный комплекс, включающий специальное оборудование и устройства, а также многочисленные инженерные сооружения. Ее назначением является удаление шлака, образующегося в топках, и золы, уловленной золоуловителями парогенераторов, транспорт их за пределы территории электростанции, часто на значительное расстояние (до 10 км и больше), и организация их складирования на золошлакоотвалах.
На проектируемой станции осуществлено гидравлическое золошлакоудаление.
Наиболее универсальной и экономичной является система гидрозолоудаления с багерными насосами, транспортирующими совместно золовую и шлаковую пульпу. В настоящее время для мощных электростанций осуществляют, как правило, эту систему гидрозолоудаления.

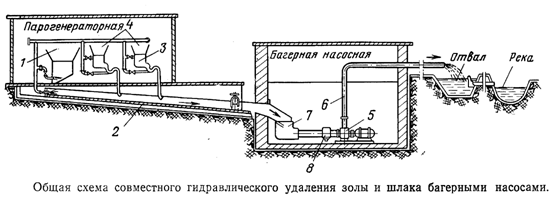

На рисунке показана общая схема совместного гидравлического удаления золы и шлака багерными насосами. Образующийся в топке парогенератора шлак поступает в шлакоудаляющее устройство 1, из которого удаляется в самотечный канал 2 системы гидрозолоудаления, в него подается также смывными устройствами 3 из бункеров 4 летучая зола, уловленная в золоуловителе. Из канала гидрозолошлаковая смесь (пульпа) поступает к багерным насосам 5, которые по стальным трубопроводам 6 перекачивают ее на золошлакоотвал. Перед поступлением к багерному насосу пульпа проходит через центральную дробилку 7 (если отсутствуют дробилки у шлакоудаляющих устройств под парогенераторами), где происходит измельчение шлака до кусков размером не более 25 – 30 мм, а затем через металлоуловитель 8. Осветленная вода поступает из отвала в отстойный бассейн, если осуществлена замкнутая (оборотная схема), либо в ближайший водоем, если водоснабжение системы гидрозолоудаления выполнено по разомкнутой (.прямой) схеме.
