В нашем случае вода подается из нижнего сосуда (реки) в верхний (сливной колодец или канал) насосами., поднимающими ее на высоту hг равную разности уровней в сосудах (рис.11.2). При пуске системы, воздух из нее удаляют пусковыми эжекторами или вакуум-насосами.

Общий напор насосов (давление, создаваемое насосом), МПа, составится в виде суммы:

DР=DРг+DРк+DРс

где DРг;=ghг – давление, необходимое для подъема воды на геометрическую высоту, , МПа;

g»9,81 кН/м³»0,01 МН/м³ – удельный вес воды;

hг геодезическая высота подъема воды, равная разности отметок сечения в месте сброса и уровня в заборном устройстве, 3м;

DРг=0,01´3=0,03

DРк – гидравлическое сопротивление конденсатора, равное 0,04 МПа;

DРс – гидравлическое сопротивление всасывающих и напорных трубопроводов с арматурой, » 0,01 МПа;

DР=0,03+0,04+0,01=0,08 МПа » 8 м.вод.ст

Значения DРг, и DРс стремятся всемерно уменьшить, размещая электростанцию и машинный зал по возможности ближе к реке с минимальным превышением их над уровнями воды в ней.

Мощность, потребляемую насосами, МВт, определяют по формуле

Wн= VDР/hн

где V – объемный секундный расход охлаждающей воды, м/с³;

DР – напор (давление), создаваемое насосом, МПа.

Wн=14,8´0,08/0,8

По справочнику по насосам выберем по два насоса ОП6-145 на один энергоблок.

технические характеристики насоса:

подача воды: 18710-36160 м³/ч

напор: 8,1-4,4 м.вод.ст.

частота вращения: 365 об/мин

Максимальная мощность 338-796 кВт

Каждый из насосов обеспечивает более 60% потребности блока в тех. воде.

На проектируемой ГРЭС установим шесть циркуляционных насосов ОП6-145 , по два на каждый энергоблок.

Сливные каналы подогретой технической воды, закрытые на территории электростанции и открытые за ее пределами, сливают воду в реку через водосброс, обеспечивающий допустимую разность температур

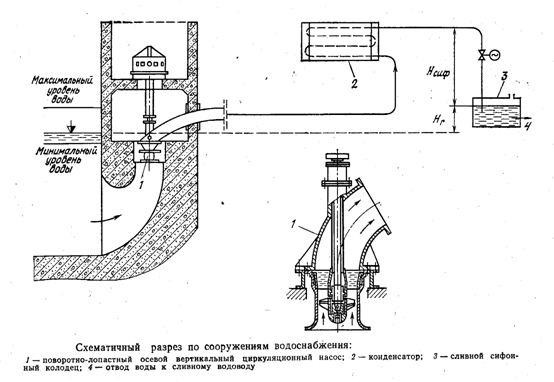

рис 11.1

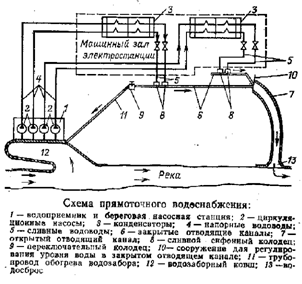

рис 11.2

12. Выбор оборудования конденсационной установки.

Основные требования и обоснования выбора конденсатора.

Среди основных требований, предъявляемых к современным конденсаторам, одними из главных являются обеспечение высоких теплотехнических показателей и удовлетворение эксплуатационных требований при высокой степени надежности оборудования с учетом блочности турбоустановки и сверхкритических параметров.

Решение вышеперечисленных требований, в свою очередь, должно основываться на оптимальных конструктивно-технологических показателях.

Высокие теплотехнические показатели конденсатора определяются главным образом эффективной работой его трубного пучка и характеризуются равномерной паровой нагрузкой различных участков трубного пучка; минимальным уровнем парового сопротивления; отсутствием переохлаждения конденсата; высокой степенью деаэрации конденсата с обеспечением в нем нормативных показателей по кислороду; оптимальными аэродинамическими условиями движения отработавшего пара из выхлопного патрубка ЦНД к трубному пучку конденсатора.
