Для удаления шлака из топок парогенераторов большой паропроизводительности, образующегося в твердом состоянии, служат механизированные устройства непрерывного действия со шнековым транспортером (БКЗ и ЗиО).

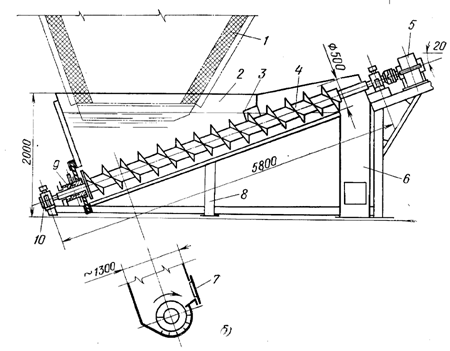

Шнековые транспортеры (рис. ) имеют ванну с наклонным лоткообразным дном. Производительность этих транспортеров 4 – 8 т/ч. Диаметр шнека 500 – 600 мм, длина 5 – 8 м, угол наклона 15° – 25° . Как правило, за шнеком, под шлаковой течкой располагают дробилки.

рис ( )

1бункер холодной воронки; 2 ванна; 3 кольцо для дробления шлака; 4 шнек; 5 привод шнека; 6 шлаковая течка; 7 люк; 8 опорная конструкция; 9 втулка; 10 подшипник;

Шлаковые и золовые каналы в пределах котельного цеха выполняют раздельными. Типовыми являются железобетонные каналы, облицованные плитами из литого базальта, со съемными металлическими перекрытиями на уровне пола, который выполняют с уклоном не менее 1° в сторону каналов гидрозолоудаления.

Насосы подающие шлакозолвую пульпу называют багенными. В качестве багерных насосов используют центробежные насосы . Обычно используют грунтовые насосы, которые располагают так, чтобы их всасывающий патрубок всегда находился под заливом.

(л1; стр. 347 – 353)

15. Выбор схемы водоподготовки.

Обычно исходная вода подвергается специальной обработке для улучшения ее качества. Установки, на которых производится такая обработка, называется водоподготовительными, а вода, полученная в результате обработки, – химически обработанной. Вода, поступающая в. котельные агрегаты, называется питательной, а находящаяся в них – котловой (или испаряемой) водой.

Конденсатными насосами первой ступени турбинный конденсат подается на блочную обессоливающую установку (БОУ) , где происходит его очистка от суспендированных и ионизированных загрязнений. После БОУ конденсатными насосами второй ступени конденсат направляется через подогреватели низкого давления (ПНД) в деаэратор , куда поступает также и конденсат греющего пара подогревателей высокого давления (ПВД).

Так как в деаэратор направляется не только турбинный конденсат, но и другие потоки, то выходящая из деаэратора смесь называется уже питательной (а так же деаэрированной) водой. Подогретая паром до 428 К хорошо дегазированная (т. е. освобожденная от растворенных газов О2, СО2, N2) питательная вода из деаэратора поступает в бустерные насосы 15, подающие ее на всас питательных насосов . Последние через ПВД направляют ее в котельный агрегат, где и замыкают описанный здесь контур энергоблока.

В этом замкнутом цикле имеются потери конденсата, значения для которых для энергоблоков с давлением 24 МПа находится в пределах 1-2% паропроизводительности котла. Эти потери восполняются обессоленной водой подготовленной на специальной водоподготовительной установке (ВПУ).
