Фd — значение рабочего маг­нитного потока в воз­душном зазоре генера­тора, Вб; Kоб — коэффициент.

Так как стороны одного витка катушки не всегда расположе­ны точно на расстоянии полюсного деления (т. е. расстояния между осями смежных полюсов), то э.д.с., индуктированные в двух сторонах одного и того же витка, могут не совпадать по фазе и суммирование этих э.д.с, необходимо выполнять не ариф­метически, а геометрически. Это обстоятельство учитывается об­моточным коэффициентом Коб который является отношением гео­метрической суммы э. д.с., индуктированных в отдельных прово­дах обмотки, к их арифметической сумме.

Значение обмоточного коэффициента Коб зависит от числа q пазов статора генератора на полюс и фазу и равно: 0, 866 — для трехфазных генераторов при q=0, 5 (18 пазов на статоре, 12 по­люсов ротора); 1, 0 — для трехфазных генераторов при q=1 (36 пазов на статоре, 12 полюсов ротора); 0, 966 — для трехфазных генераторов при q =2, 0 (72 паза на статоре, 12 полюсов ротора).

Характер изменения э.д.с. в проводниках обмотки статора, т. е. форма э. д. с. определяется кривой распределения магнитной индукции в зазоре по окружности статора, которая, в свою оче­редь, зависит от формы полюса.

В автомобильных синхронных генераторах применяют клювообразный полюс (рис. 11), имеющий трапецеидальную форму по­верхности, обращенную к расточке (т. е. внутренней поверхности) статора. Такой полюс обеспечивает форму кривой э.д.с., близкую к синусоидальной.

Переменное напряжение и ток, индуктированные в обмотке статора, выпрямляются при помощи кремниевых выпрямителей, собранных по трехфазной двухполупериодной схеме (схеме А. Н. Ларионова). В этой схеме (рис. 12, а) применены шесть венти­лей: три для положительной полярности и три для отрицательной полярности.

Максимальные значения индуктированных в обмотках фаз ге­нератора напряжений U1фмах U2фмах U3фмах изображены на век­торной диаграмме (рис. 12, б, слева) тремя векторами, сдвину­тыми друг относительно друга на 120° (т.е. 1/3 периода индукти­рованного напряжения). Мгновенные значения индуктированного напряжения U1ф, U2ф U3ф изображены в правой части рис. 12, б. С течением времени все три вектора на векторной диаграмме, не

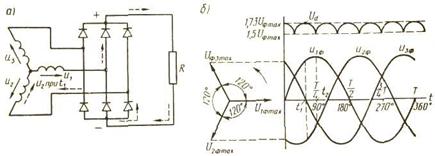

Рис. 12. Схема выпрямления переменного тока автомобильного генератора:

а — соединение трехфазной обмотки генератора с вентилями по трехфазной двухполупериодной схеме (схема А. Н. Ларионова); б — векторная диаграмма (слева) и кривые изменения мгновенных значений фазных напряжений по времени, а также кривая вы­прямленного напряжения (справа); R - сопротивление нагрузки

изменяя взаимного расположения, вращаются против часовой стрелки, делая один оборот за один период Т переменного напря­жения. Мгновенные значения напряжений U1ф, U2ф, U3ф равняются проекциям этих векторов на вертикальную ось и, следовательно, изменяются по синусоидам. Положительные направления индук­тированных в обмотках фаз генератора напряжений U3ф, U2ф, U3ф (т. е. их направления во время положительной полуволны пере­менного напряжения) показаны на схеме обмоток генератора (см. рис. 12, а) сплошными стрелками.
