ниловыми трубками, деревянны­ми или бумажными клиньями. Если катушка обмотки статора имеет один виток, то размеры паза подбирают таким образом, что какого-либо закрепления проводов в пазу не требуется (рис. 4, в).

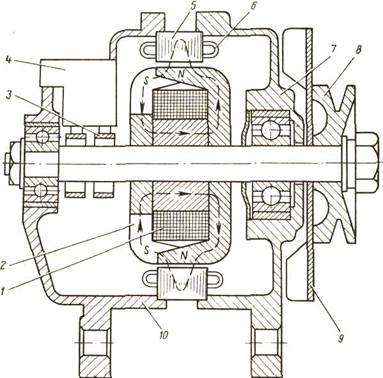

Пазы всех типов изолируются электрокартоном, пленкокартоном или специальным компаун­дом. Для обмоток статора и воз­буждения используют провода с изоляцией различными лаками марок ПЭВ1, ПЭВ2, ПЭТВ, ПЭТВТ, ПЭС и др. Обмотки грех фаз статора при мощности генератора до 500—700 Вт сое­диняются в звезду, при большей мощности — в треугольник или в двойную звезду. Это вызвано тем, что при возрастании мощ­ности генератора увеличивается диаметр провода обмотки стато­ра и намотка становится затруд­нительной — толстый провод трудно гнется. Соединение в тре­угольник или в двойную звезду позволяет уменьшить силу тока в проводе обмотки и, следова­тельно, использовать более тон­кий провод.

Схему обмотки статора по ти­пу одинарной звезды можно ис­пользовать для генераторов с числом пазов на полюс и фазу 0,5; 1 и 2. Каждая фаза содер­жит шесть непрерывно намотан­ных катушек (рис. 5 и 6), содер­жащих, каждая несколько вит­ков.

Поскольку схема соедине­ния катушек между собой не зависит от числа витков в катуш­ке, то все катушки изображены одновитковыми. Начала и концы всех трех фаз обмотки статора обозначены соответственно бук­вами Н и К. Для соединения в звезду концы всех фаз K1, К2 и К3. соединяются между собой и образуют нулевую точку обмотки. Начала трех фаз Н1, Н2 и Н3 соединяются с выводами. Соединение треугольником применяется редко из-за сложности монтажа катушек: конец первой фазы К1 соединяется с началом второй фазы Н2, конец второй К2 — с началом третьей Н3; конец третьей К3 с началом первой фазы К1 и от всех этих точек соеди­нения подводятся провода к выводным зажимам.
