У некоторых генераторов размещают в статоре две самостоятельные трехфазные обмотки, соединенные в звезду и имеющие различное число витков или различное сечение провода. В качестве примера на рис. 9 показана схема соединений такого генератора. Обмотка статора 2 имеет большее число витков провода меньшего сечения, чем обмотка 3, которая, наоборот, имеет меньше витков более толстого провода. Обе обмотки присоединены каждая к своему комплекту вентилей выпрямительного устройства 4, все вентили которого имеют общие выводы «+» и «—». В остальном схема соединения генератора с регулятором напряжения РН и батареей 5 — обычного типа.
Такая конструкция позволяет обеспечить достаточно большую мощность генератора на большой скорости движения автомобиля и в то же время сохранить малую частоту вращения начала отдачи, необходимую при городской езде.
При работе автомобиля в городе, при малой частоте вращения коленчатого вала двигателя в генераторе работает обмотка 2 с большим числом витков и питает через выпрямитель 4 аккумуляторную батарею 5. При движении автомобиля с большой скоростью на загородных дорогах вступает в работу обмотка 3 и теперь к потребителям поступает ток от двух обмоток, различный по величине: от обмотки 2 (примерно 1/3) и от обмотки 3 (примерно 2/3 общей величины). На рис. 9 справа показаны характеристики тока, отдаваемого отдельно обмотками 2 и 3, а также при совместном действии обеих обмоток в зависимости от частоты вращения генератора.

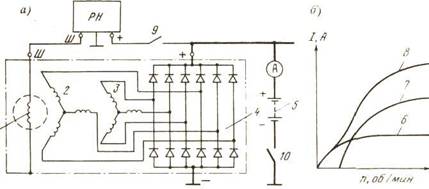

Рис. 9. Схема соединений генераторной установки с двумя автономными обмотками фаз статора (а) и характеристики генератора (б):
1 — обмотка возбуждения генератора; 2 — первая трехфазная обмотка статора; 3 — вторая трехфазная обмотка статора; 4 — выпрямительное устройсгво; 5 — аккумуляторная батарея; 6 — токоскоростная характеристика обмотки 2: 7 — токоскоростная характеристика обмотки 3; 8 — токоскоростная характеристика обеих обмоток генератора; 9 — выключатель зажигания; 10 — выключатель
Крышки 7 и 10 генератора (см. рис. 3) отливают из алюминиевого сплава методом литья в кокиль или под давлением. Посадочные места под шариковые подшипники и отверстия в кронштейнах крышек, как правило, армируют чугунными или стальными втулками. Некоторые типы генераторов этой армировки не имеют.
Пластмассовый щеткодержатель 4 (рис. 3) с щетками расположен на крышке со стороны контактных колец. В случае применения интегрального регулятора напряжения, встроенного в генератор, его располагают на щеткодержателе. Крышки имеют отверстия (не показанные на рис. 3) для проточной вентиляции в осевом направлении. Вентилятор 9 имеет два конструктивных исполнения. У некоторых типов генераторов вентилятор состоит из крыльчатки и поддона, соединенных между собой точечной сваркой, у некоторых из одной крыльчатки. Шкив 8 чугунный литой или стальной штампованный. Вентилятор и шкив соединяются с валом при помощи шпонки.
В большинстве типов автомобильных генераторов переменного тока, в том числе во всех отечественных конструкциях, выпрямительное устройство рассчитано на двухполупериодное выпрямление трехфазного тока, и имеет, следовательно, шесть вентилей.
Выпрямительные устройства имеют два исполнения: в виде единого конструктивного узла с вентилями, размещенными непосредственно в теплоотводящих элементах пластмассового основания, или в виде отдельных вентилей, запрессованных в теплоотводящие пластины. Для обеспечения интенсивного охлаждения выпрямительные устройства монтируют в крышке со стороны контактных колец.
Генератор с встроенным кремниевым выпрямителем имеет два изолированных от корпуса выводных зажима: зажим <+ > для подключения генератора к аккумуляторной батарее и нагрузке и зажим Ш для соединения обмотки возбуждения генератора с регулирующим устройством. Третьим (минусовым) зажимом является винт М (масса), служащий для соединения корпуса генератора с шасси (массой) автомобиля.
