Генераторные установки переменного токаСтраница 4
Рис. 3. Схема устройства автомобильного генератора переменного тока: 1 - обмотка возбуждения; 2 - клювообразные полюса; 3 - контактные кольца; 4 - щеткодержатешь; 5 - статор; 6 – трехфахзная обмотка статора; 7 – крышка со стороны привода; 8 – шкив; 9 – вентилятор; 10 – крышка со стороны контактных колец
При соединении в двойную «звезду» каждая фаза состоит из двух параллельных ветвей, в каждой ветви по три непрерывно намотанных катушки (рис. 7).
С целью уменьшения размеров лобовых частей катушек и, следовательно, уменьшения габаритов генератора иногда используют обмотку, в которой каждую катушку делят на две части (намотка «в развал») и укладывают, как показано на рис. 8.
Вместо того чтобы, например, полное число витков первой катушки первой фазы наматывать в пазы 1—4, а второй — в пазы 7—10, наматывают в пазы 1—4 только половину витков первой катушки. Затем в пазы 4—7 наматывают вторую половину витков первой катушки в обратном направлении и т.д. (рис. 8). При таком способе намотки торцевые части катушек 1—4 и 4—7 будут иметь только половинное число витков и будут, следовательно, иметь меньший размер («вылет») в осевом направлении. Таким же образом наматывают катушки остальных фаз.
На рис. 8 более детально показана намотка катушек только первой фазы.

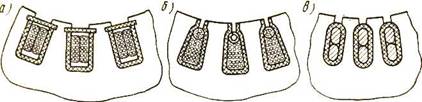

Рис. 4. Форма пазов статора:
а — открытая; б — полузакрытая; в — полузакрытая при одновитковых катушках

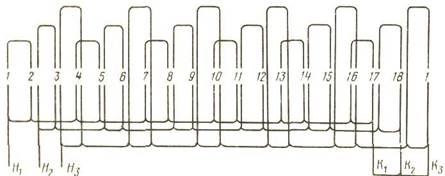

Рис. 5. Схема обмотки статора при соединении фаз в звезду и числе пазов 18:
Н1, Н2 Н3 — начала фаз;
К1 K2, K2 — концы фаз

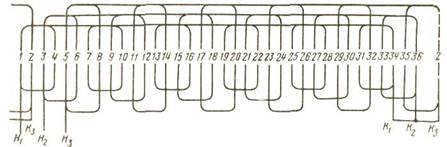

Рис. 6. Схема обмотки статора при соединении фаз в звезду и числе пазов 36:
Н1, H2 Н3 — начала фаз;
K1 К2. К3 — концы фаз

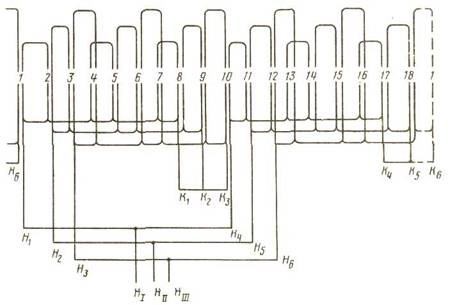

Рис. 7. Схема соединений обмоток фаз статора в двойную звезду (число пазов 18): Н1 H2, Н3 К1 K2 К3 — начала и концы фаз первой звезды; Н4 Н5. Н6: К4, K5,К6 — начала и концы фаз второй звезды; HI , HII ,HIII – выводы фаз обмоток статора
Чтобы не усложнять чертежа, половины катушек остальных двух фаз условно показаны слитными боковыми сторонами, хотя все они наматываются таким же образом, как описано выше для первой фазы. Фазы обмотки, изображенной на рис. 8, соединены в двойную звезду.

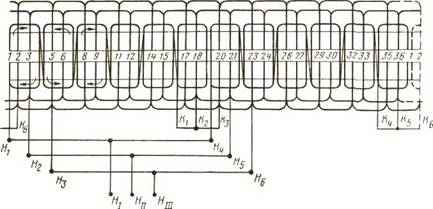

Рис. 8. Схема соединений обмоток статора в двойную звезду с намоткой «в развал» (число пазов 36):
Н1, Н2, Н3; К1 К2, К3 — начало и концы фаз первой звезды;
Н4 Н5, Н6. К4, К5, К6 — начало и концы фаз второй звезды;
