С другой стороны, э. д. с. холостого хода прямо пропорциональна частоте вращения n, так как при заданном значении тока возбуждения Iв магнитный поток Фв в воздушном зазоре не зависит от частоты вращения.

По характеристике холостого хода определяется начальная ча­стота вращения ротора генератора, при которой напряжение ге­нератора достигает расчетной величины.

В практике характеристику холостого хода определяют или по величине фазной э.д.с. Еф. или по линейному значению э.д.с. , или иногда по значению выпрямленного напряжения холостого хода Ud, практически равного для трехфазной схемы А Н. Ларионова:

Внешняя характеристика автомобильного генератора также выражается семейством кривых, соответствующих различ­ным частотам вращения ротора генератора (рис. 14).

Как известно, снижение напряжения при увеличении нагрузки автомобильного генератора происходит: из-за падения напряже­ния в активном и индуктивном сопротивлениях обмоток стато­ра, из-за размагничивающего действия магнитного потока ре­акции якоря, уменьшающего магнитный поток в воздушном зазоре, а также из-за падения напряжения в цепи выпрями­теля.

Внешние характеристики могут определяться при самовозбуж­дении или при независимом возбуждении. Схемы соединения для снятия внешних характеристик показаны на рис. 15.

Внешние характеристики при самовозбуждении снимаются по схеме, показанной на рис. 15, а. Каждая характеристика снима­ется при неизменном значении частоты вращения генератора и неизменном сопротивлении цепи возбуждения.

Верхняя ветвь внешней характеристики на участке АВ (см. рис. 14, а) соответствует устойчивой работе генератора, когда при уменьшении сопротивления нагрузочного реостата напряжение генератора падает медленнее, чем сопротивление, и ток генерато­ра возрастает. Нижняя ветвь внешней характеристики соответст­вует неустойчивой работе генератора.

Из семейства внешних характеристик, снятых при самовозбуж­дении, определяется, как правило, величина максимального тока, которая обеспечивается при заданном номинальном или регули­руемом значении напряжения.

Семейство внешних характеристик, снятых по схеме незави­симого возбуждения, изображено на рис. 14, б. Каждая характе­ристика снимается при определенных значениях частоты вращения ротора генератора и напряжения постоянного тока, подводимого к обмотке возбуждения, что соответствует определенному значе­нию тока возбуждения генератора.

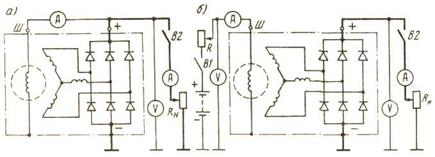

Рис. 15. Электрические схемы соединения генератора при снятии семейства внешних характеристик:

а- при самовозбуждении; б — при независимой возбуждении;

B1 — выключатель в цепи возбуждения: В2 — выключатель в цепи нагрузки

В отличие от внешних харак­теристик, снятых при самовоз­буждении, ток короткого замы­кания генератора здесь больше номинального тока нагрузки и имеет максимальную величину при максимальной частоте вра­щения. Значение тока нагрузки, определяемое при независимом возбуждении, больше значения гока нагрузки, определяемого по схеме самовозбуждения, на ве­личину тока возбуждения.

Регулировочная ха­рактеристика обычно опре­деляется при нескольких значе­ниях тока нагрузки генератора /н — минимальной, средней и максимальной, и имеет вид, представленный на рис. 16.

Минимальное значение тока возбуждения генератора Iвmin оп­ределяется при Iн = 0 и заданной максимальной частоте враще­ния ротора генератора. Из регулировочных характеристик обычно определяют диапазон изменения тока возбуждения с изменением тока нагрузки при неизменном значении выпрямленного напря­жения Ud= const.
