Существенное ослабление влияния эффектов обратного рассеивания особенно в нанометровой литографии в случае применения как позитивных, так и негативных резистов может быть достигнуто при использовании в качестве подложки мембраны в 5-10 раз более тонкой, чем наименьший размер элементов формируемого изображения. Коррекция эффектов близости, которая сводится к разбиению фигур рисунка на части, со своей дозой в каждой, либо к изменению размеров элементов рисунка, для некоторых топологий может быть формализована.

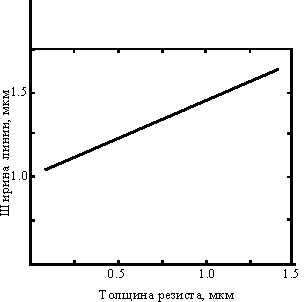

Рис. 22. Влияние толщины резиста на величину взаимного эффекта близости в периодической структуре из линий и промежутков шириной 1.0 мкм (кремниевая подложка, позитивный резист, энергия пучка 25 кэВ).

Поскольку проявление эффекта близости возрастает почти прямо пропорционально с толщиной резиста как однослойного, так и многослойного (рис. 22), то уменьшение толщины ослабляет эффект близости. Многослойные резисты - практическое решение проблемы эффекта близости.

Радиационные повреждения приборов.

Пучки электронов , рентгеновское излучение и ионы высокой энер-гии проникают в активные облас-ти кремниевых приборов на глу-бину 5-10 мкм.

Нарушение работы МОП прибо-ров обусловлено генерацией элект-ронно-дырочных пар, поверхност-

ных состояний на границе раздела Si-SiO2 и дополнительными нейтральными ловушками в окисле.

Если положительный заряд оксида и поверхностные состояния на границе раздела Si-SiO2 можно ликвидировать отжигом при температуре от 300 до 450 0С, то от радиционно-индуцированных нейтральных ловушек избавиться таким способом нельзя.

Поскольку степень радиционных повреждений пропорциональна поглощенной дозе, то использование резистов большей чувствительности и пучков низкой энергии (< 10 кэВ) позволило бы ее снизить. Применение позитивного ЭЛ резиста и удаление металла посредством травления ( а не взрывным способом) на этапе формирования металлизации будет ослаблять прямое облучение критических областей прибора.

Другой проблемой ЭЛ- экспонирования (особенно с кварцевым шаблоном) является нагрев резиста, вызывающий искажение изображения, газовыделение из резиста, загрязняющее катод из LaB6, и появление пузырьков в резисте над метками совмещения, искажающих сигнал совмещения. Степень ЭЛ-нагрева кремниевых и стеклянных подложек зависит от мгновенной мощности пучка, теплопроводности резиста и подложки. Для снижения дозы и уменьшения нагрева нужны чувствительные (1 мкКл/см2) резисты. Нагрев способных к деструкции резистов, таких, как полисульфоны и полиальдегид, может вызвать повышение чувствительности, но всегда с риском появления искажений на углах рисунка и периодических структурах (линия+промежуток) с шагом менее 2 мкм.

Перспективы.

При изготовлении малых партий (большой номенклатуры) заказных логических схем из базового кристалла прямое рисование электронным лучем экономичнее, чем фотопечать через шаблон. Благодаря высокой разрешающей способности ЭЛ-литография будет и дальше использоваться при изготовлении шаблонов для световых, рентгеновских и ионных пучков. Кроме того, точность совмещения на каждом кристалле при ЭЛ-экспонировании составляет ±0.1 мкм, что является решающим преимуществом перед всеми остальными видами экспонирования.
