Изготовление и сборка оконных блоков
Страница 7

Бывшие в употреблении обтирочные материалы, концы, тряпки и т. п., пропитанные керосином, бензином, маслами и прочими горючими веще­ствами, необходимо складывать в специальные металлические ящики с крышками. Над местом установки ящиков должна быть надпись «Ящик для обтирочных концов».

Нитрокраски, лаки и другие химикаты хранят в специальных изолиро­ванных помещениях или в шкафах и ящиках.

Запас жидкого топлива, смазочных материалов и горючих жидкостей, находящихся в рабочем помещении, не должен превышать суточного рас­хода. Хранить их нужно только в специальной плотно закрываемой метал­лической таре, которая после окончания работы ставится в запираемые металлические ящики или шкафы.

Изготовление и сборка оконных блоков

Окна деревянные и балконные двери для жилых и общественных зданий (ГОСТ 11214—65) подразделяются на две серии: С — со спаренными оконными пе­ре­­плё­та­ми и дверными полотнами; Р—с двойными раздельными переплета­ми и двой­ными полотнами

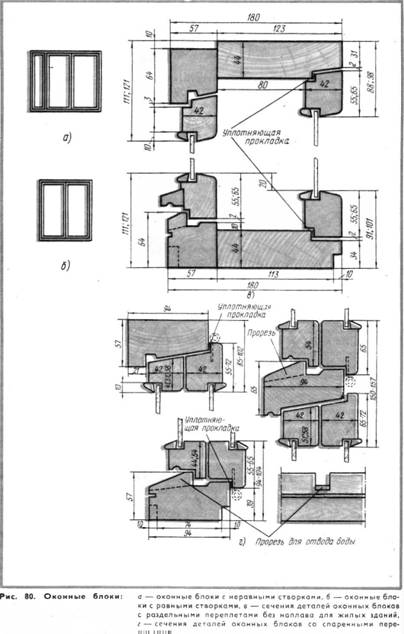

Оконные блоки изготовляют с неравными и равными створками. В блоках с не­рав­­ны­ми створками (рис 80, а) узкая створка служит форточкой для про­ветривания по­­ме­­щения

Оконные блоки с равными створками (рис 80,б) выпускают с форточками и без них. Оконные блоки со спаренными переплетами и дверные балконные блоки со спа­­рен­ными полотнами делают с наплавом, а с раздельными пере­плетами и по­лот­на­ми — с наплавом и без наплава (рис 80 в).

Дверные балконные блоки показаны на рис. 81.

Выпускаемые оконные и балконные дверные блоки маркируют. Марка со­стоит из бук­венных индексов и двух двузначных цифр обозначающих высоту и ширину про­­ема в дециметрах. Буквенные индексы обозначают следующее: ОС—оконный блок со спаренными переплетами; ОР—оконный блок с раз­дельными переплетами; БС—балконный дверной блок со спаренными полот­нами; БР—то же с раз­дель­ны­ми

полотнами. Оконные блоки с рав­ными створ-коми без фор­то­чек для жилых зда­ний и трех­створчатые для об­щест­вен­ных зданий без фрамуг обо­з­начают буквой А в конце марки.

Оконные и дверные бал­кон­ные блоки с форточками или фрамугами обозна­чают в кон­це марки до­пол­ни­тель­ны­ми буквенными индексами:

В — с форточкой или верх­ней фра­мугой, Г — с верхней и ниж­ней фрамугами, Е — с ниж­ней фра­мугой. Трех­створ­ча­тые оконные блоки с верх­ней фрамугой для об­щест­вен­ных зданий обоз­на­ча­ют в кон­це марки буквой И.

Размеры оконных проемов для жилых и общественных зда­ний соответствуют мо­дулю 1М, равному 100 мм. Ос­нов­ные размеры проемов ре­ше­ны в укрупненном модуле ЗМ (300 мм). Высота проемов для жи­лых зданий принята равной 12М (1200 мм) и 15 М (1500 мм); для общественных зда­ний—18М (1800 мм) и 21М (2100 мм).

Ширина проемов принята 5М, 9М, 12М, 14М, 15М, 18М, 21М для жилых зда­ний и 9М,
