Безкорпусная герметизация полупроводниковых приборов
Страница 21

Одним из способов повышения стабильности планарных приборов является выращивание поверх слоя двуокиси кремния слоя Si3N4 или стекла. Стекло связывает ионы натрия и препятствует их перемещению, а Si3N4 улучшает изоляцию поверхности активных структур.

Для получения защитных плёнок нитрида кремния используются различные методы, основанные на следующих реакциях взаимодействия : силана с аммиаком, тетрахлорида кремния с аммиаком, силана с гидрозином, тетрабромида кремния с азотом. Кроме того, используются методы катодного и высокочастотного реактивного распыления.

Реакция взаимодействия SiH4 с NH3. Выращивание плёнок нитрида кремния производится химическим взаимодействием в газовой среде силана с аммиаком. Азотирование производится в кварцевой трубке при температурах 700–1100 С. В трубу с током водорода с расходом 4 л/мин подают пары силана и аммиака в соотношении 1:20. Избыток водорода препятствует преждевременному разложению силана (температура разложения силана 500С). В результате взаимодействия силана и аммиака на кремневой подложке образуется плёнка нитрида:

3SiH4+4NH3 —>Si3N4+12 H2

Уменьшение скорости роста плёнки с увеличением температуры свыше 1000 С обусловлено недостаточным количеством силана вблизи подложки вследствие его интенсивного разложения. Обычно плёнки имеют аморфную структуру, однако в плёнках, выращенных при 1100С, наблюдаётся отдельные кристаллические образования.

Реакция взаимодействия SiCl4 с NH3. При выращивании плёнок протекают следующие реакции. На начальной стадии образуются диимид кремния:

SiCl4+^NH3–>Si(NH)2+4NH4Cl

При комнатной температуре реакция дальше не идёт, но происходит полимеризация диимида. При нагреве подложки протекает реакция:

6Si(NH)2–>2Si3(NH3)N2–>3Si2(NH)N2–>2Si3N4

В результате образуются кристаллиты нитрида кремния. При температуре 1100–1200С получается полностью аморфная плёнка Si3N4. В толстых плёнках Si3N4 (свыше 1 мкм) имеются трещины, плотность которых растёт с толщиной и скоростью выращивания. Наличие трещин не только результат различия в коэффициентах термического расширения, но и следствие структурной неоднородности плёнки и подложки.

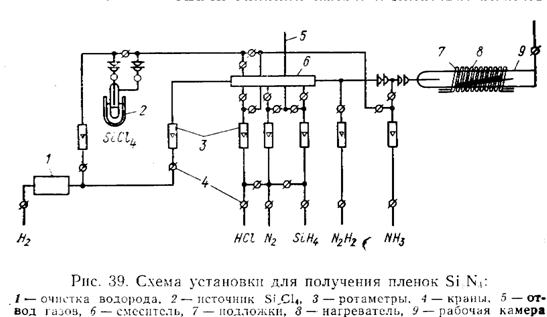

Получение защитных пленок Si3N4 этим методом проводиться в горизонтальной кварцевой трубе , в которую вводятся отдельно газовые смеси. Температура внутри рабочей камеры поддерживается равной 10000С. Температура всей остальной трубы поддерживается равной 375 С, чтобы исключить конденсацию на поверхности трубы хлорида амония. Поток аммиака подают в трубу со скоростью 10 л/мин, а тетрахлорид – со скоростью (1-2)*10-3 моль/мин. Этот метод позволяет получить плёнки нитрида кремния, обладающей хорошей адгезией к поверхности пластин. Скорость осаждения плёнок Si3N4 зависит от соотношения между компонентами газовой смеси и температуры. На рис в приведена зависимость скорости роста плёнки Si3N4 от температуры для двух соотношений между SiCl4 и NH3 в реагирующей смеси.
