Водоотведение поселка с мясокомбинатом
Страница 17

3.2 Гидравлический расчёт канализационной сети

Для отведения сточных вод от производственных зданий и транспортировки их в резервуар-усреднитель на площадке предприятия запроектирована самотечная канализационная сеть. Трассировка сети произведены в соответствии с ( ). Участки сети рассчитаны на пропуск максимального секундного расхода определенного по формуле:

Qmax c=QсутКч/Т*3.6

где Qmax c- максимальный секундный расход сточных вод, л/с;

Т- число рабочих часов в сутках, ч;

Кч- коэффициент часовой неравномерности, равный 2,0

Во избежании быстрого засорения труб жиром минимальный диаметр сети принят 150 мм, расчетная скорость принята равной 0,7-0,9 м/с.

Определение отметок и глубины заложения сети произведено по схеме изображенной на рисунке 3.2.1. Гидравлический расчет сети произведен при помощи ( ) и представлен в таблице .

Колодцы на сети заправлены в местах присоединений, изменений направления уклонов и диаметров, а также на прямых участках на расстоянии 35 метров для труб диаметром 150 мм.

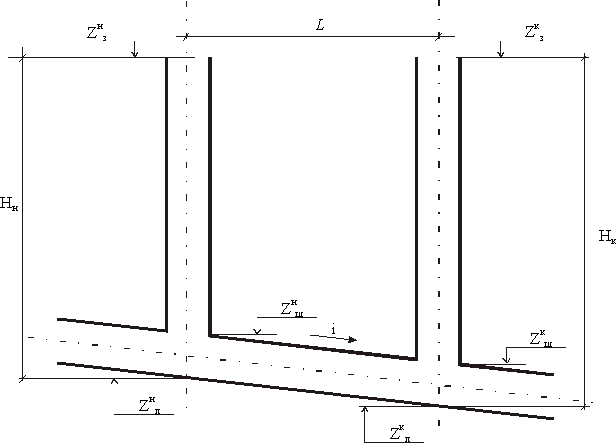

Zз - отметки земли; Zл - отметки лотка, Zщ - отметки щелыги, L - длина участка; i-уклон; Н-глубина заложения

Рисунок 3.2.1 Схема к определению отметок

Zнл= Zнз- Нн;

Zкл= Zнл- i×L;

Нн= Zкз- Zкл;

Zнщ= Zнл+d;

Zкщ= Zкл+d.

Колодцы запроектированы из сборных железобетонный элементов с чугунными лотками. В целях защиты фундаментов зданий, наземных и подземных сооружений при авариях сети укладываются от них на расстоянии не менее 3-х метров. в соответствии с требованиями СНиП наименьшую глубину заложения напорных труб рекомендуется принимать, для труб диаметром до 500мм. на 0,3м. меньше глубины промерзания. Глубина промерзания для города Бикин ровна 2,2м.

В условиях эксплуатации канализационная сеть подвергается агрессивному воздействию газов и сточных вод с внутренней стороны и грунтовых вод с наружной, что приводит к разрушению трубопроводов. Для защиты трубопроводов от агрессивного воздействия сточных и грунтовых вод их изготавливают на пуццолановых и сульфатостойких цементах с гидравлическими добавками, не подвергающихся коррозии под действием газов, сульфатных и углекислых вод; придают стенкам труб высокую плотность и водонепроницаемость; устраивают надежную изоляцию внутренних и внешних бетонных поверхностей.

Обмазочную изоляцию наносят в виде тонких слоев битума, но эта изоляция не надежна. Оклеечную гидроизоляцию устраивают путем наклейки на сухую изолируемую поверхность с помощью клебемассы полотнищ рулонного материала (рубероида, гидроизола, перганина). Более надежной и долговечной является битумно-резиновая и полимерная изоляция.

Основанием для прокладки трубопроводов служит песчаная подушка насыпаемая в выполненный для этой цели по дну траншеи лоток ( ).

Расчет резервуара-усреднителя

Опыт эксплуатации промышленных очистных сооружений показывает, что эффективность их работы повышается при равномерной нагрузке на аппараты, что особенно целесообразно при использовании физико-химических методов очистки. В результате этого достигаются более высокие качественные показатели очищенной воды и продлевается срок службы очистных сооружений.

Необходимый объем усреднителя определяется исходя из графика притока сточных вод в течении определенного периода времени. Для мясомолочного комбината коэффициент часовой неравномерности отведения производственных сточных вод Кн=2,0. Режим распределения сточных вод по часам смены для коэффициента неравномерности Кн=2,0 ( Таблица 3‑1).

Таблица 3‑1 Определение емкости резервуара-усреднителя

Часы суток

Кн

Приток,м3

Откачка,м3

Остаток,м3
