Хромомарганцевые стали 20ХГС, 25ХГС, 30ХГС, называемые хромансиль, легированы хромом, кремнием и марганцем, т.е. не содержат дефицитных легирующих элементов. Эти стали обладают хорошей свариваемостью и прочностью, например, сталь 30ХГС после термической обработки имеет sв=1650 МПа при КСU=0,4 МДж/м2. Недостаток этих сталей склонность к отпускной хрупкости II рода и к обезуглероживанию поверхности при нагреве.

Чем больше размер детали, сложнее ее конфигурация, выше напряжения, возникающие в ней в процессе работы, тем с большим количеством никеля применяют сталь для ее изготовления: 40ХНМ, 30ХН2МФ, 38ХНЗМФ и т.д.

Молибден и волъфрам вводят в состав сталей также для уменьшении склонности к отпускной хрупкости. На рис.3 приведена диаграмма, позволяющая выбрать нужную марку стали, в зависимости от заданных прочности и размеров сечения.

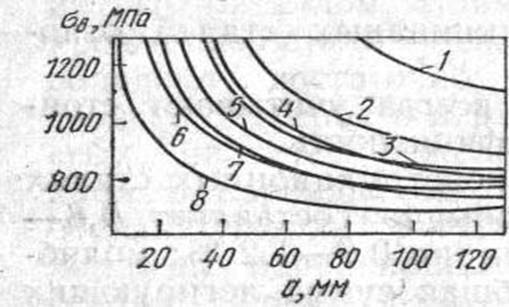

Рис. 3.Диаграмма для выбора марок конструкционной стали в зависимости от заданной прочности и размера сечения детали:

1 - 30ХН3М; 2 - 30ХН3; 3 - 34ХМА; 4 - 33ХСА;

5 - 30Н3; 6 - 35ХА; 7 - 35СГ; 8 - сталь 30

4. Высокопрочные стали

С каждым годом растет потребность в материалах, обладающих высокой прочностью и вместе с этим необходимыми пластичностью и вязкостью. В обычных конструкционных сталях предел прочности sв как правило, получают не более 1100–1200 МПа, так как при большей прочности сталь практически становится хрупкой.

Стали, в которых подбором химического состава и оптимальной термической обработки получают sв=1800¸2000 МПа, называют высокопрочными.

Высокопрочное состояние может быть получено несколькими способами. Один из таких способов–легирование среднеуглеродистых сталей (0,4–0,5 % С) хромом, вольфрамом, молибденом, кремнием и ванадием. Эти элементы затрудняют разупрочняющие процессы при нагреве до 200–300 °С. При этом получают мелкое зерно, что в свою очередь понижает порог хладноломкости, увеличивает сопротивление хрупкому разрушению. Например, сталь, содержащая 0,4 % С; 5 % Сг; 1 % Мо и 0,5 % V, после закалки в масле и низкотемпературного отпуска при 200 °С имеет sв=2000 МПа при d=10 %, y=40 % и КСU=0,3 МДж/м2.

Стали 30ХГСНА, 40ХГСНЗВА, 30Х2ГСНЗВМ и т.п. после термической обработки на структуру нижнего бейнита (закалка и низкий отпуск или изотермическая закалка) приобретают высокую прочность–такая обработка сообщает сталям меньшую чувствительность к надрезам. Прочность sв=1600¸1850 МПа при d»15¸12 % и КСU=0,4¸0,2 МДж/м2.
