В конструкционных сталях легирование осуществляют с целью улучшения механических свойств - прочности, пластичности и т.д. Кроме того, при введении в сталь легирующих элементов меняются физические, химические и другие ее свойства. Нужный комплекс свойств достигается не только легированием, но и рациональной термической обработкой, в результате которой получается необходимая структура.

Как правило, легирующие элементы существенно повышают стоимость стали, а некоторые из них к тому же являются дефицитными металлами, поэтому добавление их в сталь должно быть строго обосновано.

Существует несколько классификаций, позволяющих систематизировать стали, что упрощает поиск стали нужной марки с учетом ее свойств.

Стали классифицируют по химическому составу, способу выплавки, по структуре в отожженном или нормализованном состоянии, по качеству и по назначению.

1.3.Классификация сталей

По химическому составу прежде всего все стали можно разделить на две большие группы: углеродистые и легированные. В свою очередь легированные стали в зависимости от числа легирующих элементов различают как трехкомпонентные (содержат кроме железа и углерода один какой-либо легирующий элемент), четырехкомпонентные и т.д. Более распространенной является классификация с указанием легирующих элементов: стали хромистые, хромоникелевые, хромоникельмолибденовые и т.д.

По степени легирования, т.е. по содержанию легирующих элементов, стали условно подразделяют на низколегированные (содержат в общем 2,5-5 % легирующих элементов), среднелегированные (до 10 %) и высоколегированные (более 10 %).

По способу выплавки. Углеродистые стали выплавляют главным образом мартеновским и кислородно-конвертерным способами. Наиболее качественную углеродистую сталь выплавляют в электрических дуговых печах.

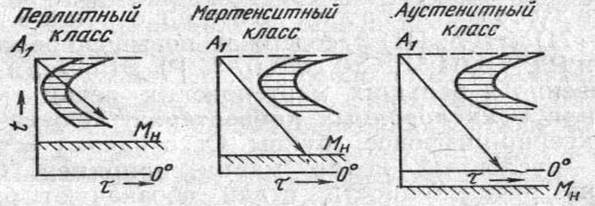

Рис 2. Диаграммы изотермического распада аустенита трех классов стали

В зависимости от степени раскисления при выплавке стали могут быть спокойными (сп), полуспокойными (пс) или кипящими (кп), что и указывают в марке. Спокойные, полуспокойные и кипящие стали при одинаковом содержании углерода имеют практически одинаковую прочность. Главное их различие заключается в пластичности, которая обусловлена содержанием кремния. Содержание кремния в спокойной стали 0,15-0,35 %, в полуспокойной 0,05-0,15 %, в кипящей <0,05 %. Легированные стали выплавляют только спокойными в мартеновских или электрических печах.

В результате уменьшения содержания кремния в феррите кипящих сталей они становятся мягкими, поэтому кипящая сталь хорошо штампуется в холодном состоянии (например, для изготовления деталей глубокой вытяжкой). Но из-за большого содержания газов, особенно азота, кипящие стали склонны к деформационному старению. Кроме того, большое содержание кислорода в этой стали повышает порог хладноломкости, кипящие стали становятся хрупкими уже при -10 °С, в то время как спокойные стали, содержащие одинаковое количество углерода, могут работать до -40 °С. Они более склонны к зональной ликвации. Это наиболее дешевые стали, но качество металла низкое, поэтому их используют для изготовления неответственных деталей.

По структуре в отожженном состоянии стали делят на доэвтектоидные, эвтектоидные и заэвтектоидные. Легированные стали, кроме того, могут быть ферритного, аустенитного и ледебуритного классов. К ферритному классу относятся стали, в которых при малом содержании углерода имеется большое количество ферритообразующих легирующих элементов, например, хрома. К ледебуритному классу относятся стали с большим содержанием углерода и карбидообразующих элементов, в результате чего в их структуре имеются первичные карбиды - легированный ледебурит.
