Легированные сталиСтраница 12
Графитизированные стали содержат повышенное количество углерода (до 1,75 %) и до 1,6 % Si. Кремний вводят как графитизирующий элемент. Часть углерода в этих сталях после графитизирующего отжига (напоминающего отжиг для получения ковкого чугуна) выделяется в виде графита. После термической обработки структура стали состоит из зернистого перлита с некоторым количеством мелких округлых включений графита. При неабразивном износе графит играет роль смазки, предотвращая сухое трение и схватывание. Кроме того, эти стали обладают антивибрационными свойствами.
Графитизированную сталь применяют для изготовления штампов, матриц, коленчатых валов, шаров, лопастей, дробеструйных аппаратов и т.д.
Высокомарганцовистые стали содержат около 1 % С и 12–13 % Мn, обозначают их так: сталь Г13Л (1,2 % С; 13 % Мn; £0,5 % Si) и сталь Г13Л (1,2 % С; 12 % Мn и 1 % Si). Буква Л означает, что сталь литая. Такая сталь имеет структуру аустенита с избыточными карбидами (Fe, Мn)3С. Выделяясь по границам, карбиды снижают вязкость и прочность стали. Поэтому обычно изделия подвергают закалке с 1050–1100 °С в воде, получая структуру однородного марганцовистого аустенита (sв=800¸1000 МПа; d=40¸50 %; НВ=200¸250). Характерной особенностью марганцовистого аустенита является его повышенная склонность к наклепу. При деформации на 60–70 % твердость стали Г13 увеличивается до НВ 500 (рис. 6), что объясняется большими искажениями кристаллической решетки, дроблением блоков мозаики и даже образованием структуры

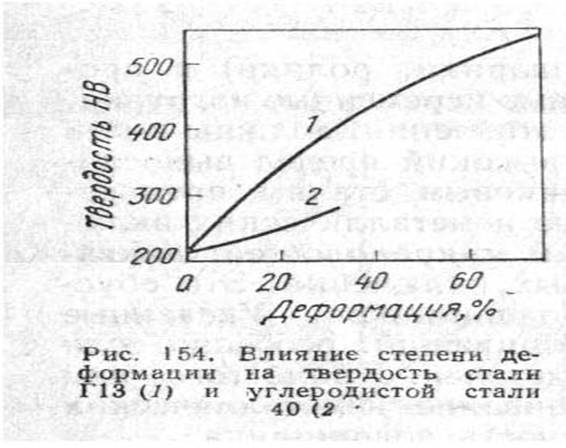

Рис. 4. Влияние степени деформации на твердость стали Г13(1) и углеродистой стали 40 (2)
Сталь Гадфильда широко используют для изготовления деталей, испытывающих в процессе эксплуатации ударные нагрузки и износ одновременно. Вследствие большой вязкости аустенита эта сталь плохо обрабатывается режущим инструментом, изделия из нее изготавливаются главным образом литьем.
Из стали Г13 делают крестовины железнодорожных и трамвайных путей, зубья ковшей землечерпательных машин, траки гусеничных машин, щеки дробилок и др.
8. Строительные стали
Так как детали строительных конструкций соединяют сваркой, то основным требованием к строительным сталям является хорошая свариваемость. Поэтому строительные стали содержат до 0,25 % С. При более высоком содержании углерода в зонах, нагретых при сварке до температур выше критических, возможно образование структуры мартенсита. В этом случае наблюдается объемный эффект, что способствует образованию холодных трещин в зонах около сварных швов. Кроме того, углерод, расширяя интервал кристаллизации металла шва, способствует образованию горячих трещин в металле шва.
В качестве строительных сталей используют главным образом углеродистые стали обыкновенного качества марок Ст3, Ст4, имеющие sт=200¸270 МПа.
Прочность строительных сталей повышается в результате легирования. Поскольку строительную сталь используют в больших количествах, то целесообразно вводить в ее состав дешевые легирующие элементы. Такими элементами являются марганец и кремний. Низколегированная строительная сталь содержит до 1,75 % Мn и до 0,7 % Si. Предел текучести увеличивается до 360¸380 МПа.
Низколегированные строительные стали, кроме улучшения механических свойств, имеют еще одно преимущество–пониженную критическую температуру перехода в хрупкое состояние. Эти стали могут работать до –40 °С, а стали 10ХСНЛ и 15ХСНД, легированные дополнительно никелем и медью, и до –60 °С.
