Компенсация реактивной мощностиСтраница 8
Реактивная мощность , генерируемая синхронным двигателем при активной нагрузке ,
, (11)
где -коэффициент перегрузки по реактивной мощности таблице 2; - активная нагрузка СД, кВт; и -соответственно тангенс угла и КПД двигателя, принимаемые по каталогу (паспорту) СД.
Следует отметить, что . Следовательно, сумма постоянных коэффициентов и определяет активные потери СД, вызванные генерированием реактивной мощности при номинальном напряжении и активной мощности .
Как правило, в системах электроснабжения промышленных предприятий КБ компенсируют реактивную мощность базисной (основной) части графиков нагрузок, а СД снижают, главным образом, пики нагрузок графика.
3.3 Синхронные компенсаторы.

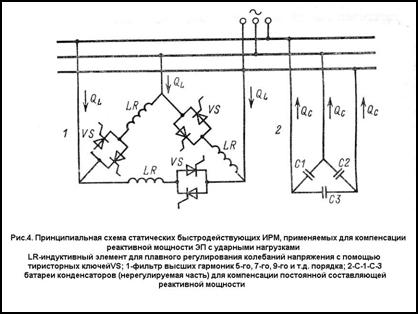

Разновидностью СД являются синхронные компенсаторы (СК), которые представляют собой СД облегчённой конструкции без нагрузки на валу. В настоящее время выпускается СК мощностью выше 5000 квар; они имеют ограниченное применение в сетях промышленных предприятий и лишь в ряде случаев используются для улучшения показателей качества напряжения у мощных ЭП с резкопеременной ударной нагрузкой (дуговые печи, прокатные станы и т.п.). В сетях с резкопеременной ударной нагрузкой на напряжении 6-10 кВ рекомендуется применение не конденсаторных батарей, а специальных быстродействующих источников реактивной мощности (ИРМ), Которые должны устанавливаться вблизи таких ЭП. Схема ИРМ приведена на (рис. 4). В ней в качестве регулируемой индуктивности используются индуктивности LR и нерегулируемые ёмкости С1-С3.
Регулирование индуктивности осуществляется тиристорными группами VS, управляющие электроды которых подсоединены к схеме управления. Достоинствами статических ИРМ является отсутствие вращающихся частей, относительная плавность регулирования реактивной мощности, выдаваемой в сеть, возможность трёх- и четырёхкратной перегрузки по реактивной мощности. К недостаткам относится появление высших гармоник, которые могут возникнуть при глубоком регулировании реактивной мощности.
