Компенсация реактивной мощностиСтраница 13
При равномерно распределённой по площади цеха нагрузке число трансформаторных подстанций
(25)
Для выбора наивыгоднейшего числа трансформаторов и мощности КУ следует провести технико-экономическое сравнение вариантов с минимальным числом трансформаторов и с числом трансформаторов, увеличенным на один или два. Для варианта с увеличенным числом трансформаторов следует учитывать затраты на дополнительную установку трансформаторов по (23).
Если на предприятии нельзя увеличить число трансформаторов по условию размещения цехов, способу резервирования и т. п., то определяют минимально возможную мощность трансформатора по (рис.5). Затем сравнивают варианты установки трансформаторов с минимально возможной мощностью и мощностью трансформатора на ступень выше.
Как правило реактивная нагрузка индуктивного характера в сетях 6-10 кВ создаётся реактивной мощностью ЭП 6-10 кВ и нескомпенсированной в сетях НН 0,4-0,69 кВ реактивной нагрузкой с учётом потери реактивной мощности в силовых трансформаторах на стороне 6-10 кВ.
Наибольшая реактивная мощность, квар, которая может быть передана из сети 6-10 кВ в сеть напряжением до 1 кВ для покрытия оставшейся нескомпенсированной реактивной мощности в сети до 1 кВ без увеличения числа устанавливаемых трансформаторов и их коэффициента загрузки,
определяется
, (26)
где -активная средняя нагрузка за максимально загруженную смену, кВт.
В целях оптимального снижения потерь в трансформаторах и в сети 6-10 кВ суммарная мощность КБ напряжением до 1 кВ для группы с небольшим числом трансформаторов цеха
(26а)
где -суммарная расчётная реактивная нагрузка за максимально загруженную смену.
Если окажется, что ,то установка конденсаторов напряжения до 1 кВ не требуется.
На практике для промышленных предприятий чаще всего сравнивают варианты установки средств компенсации отдельно в виде КБ, СД или совместной установки КБ и СД.
При отсутствии на предприятии СД для привода производственных механизмов сначала выбирается оптимальная мощность КУ на стороне до 1 кВ, а затем определяется оптимальная мощность силовых трансформаторов на подстанциях.

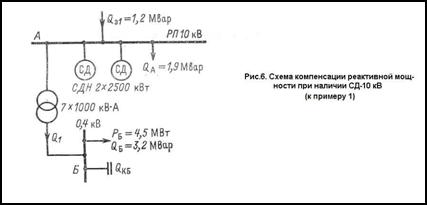

Пример 1. На (рис. 6) приведена схема одной секции РП 10 кВ, к шинам 10 кВ которого присоединены два СД мощностью кВт каждый и с частотой вращения
об/мин. Коэффициент загрузки каждого СД
и коэффициент мощности
, синхронные двигатели вводятся вновь и
=0. Потребление реактивной мощности в сети до 10 кВ от других ЭП промышленного предприятия составляет
квар. В сети 380 В расчётные нагрузки за максимально загруженную смену составляют:
МВт,
Мвар,
МВ
А. Питающая энергосистема находится в Средней Азии
и может передать в часы максимума реактивную
мощность
Мвар.
