При размещении цеховых групповых КУ напряжением до 1 кВ следует, стремится к тому, чтобы их мощность по возможности определялась реактивными нагрузками силовых РШ или шинопроводов, к которым эти КУ присоединяются.

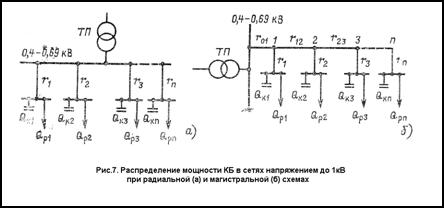

Рассмотрим размещение КБ в сетях напряжением до 1 кВ при отсутствии в этих сетях СД. Распределение мощностей КБ в таких сетях зависит от структуры сети - радиальная (рис. 7, а) или магистральная (рис. 7, б). В радиальной сети от шин 0,4-0,69 кВ ТП отходят п радиальных линий, питающих п силовых шкафов с реактивными расчётными нагрузками . Распределение мощностей КБ, квар, в такой сети производится по формуле

(27)

где -искомая мощность КБ в данном узле подключения, квар; -суммарная распределяемая мощность КБ, полученная в результате технико-экономического расчёта, квар; -сопротивление радиальной линии длинной , сечением , питающей узел присоединения нагрузок, Ом; -эквивалентное сопротивление сети напряжением до 1 кВ, Ом, определяемое по формуле:

(28)

где -сопротивление участков радиальной сети, Ом.

Определение местоположения КБ для компенсации реактивной мощности рассмотрим в примерах 2, 3.

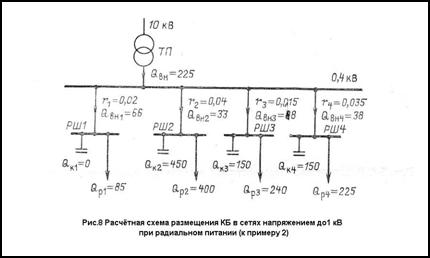

Пример 2 Схема питания нагрузок 0,4 кВ показана на (рис. 8). Реактивные мощности шкафов Суммарная мощность КБ на стороне 0,4 кВ .Из сети 10 кВ передаётся компенсирующая реактивная мощность . Требуется правильно разместить КУ между силовыми шкафами (на рис. 8 и 9 r-в Омах; Q-в киловольт-амперах).

Решение. Определяем эквивалентное сопротивление сети по (28):

,

тогда вся реактивная мощность , передаваемая из сети 10 кВ, распределяется между РШ1-РШ4 по (27):

Расчётная мощность КБ, устанавливаемых около шкафов РШ1-РШ4,

Номинальные мощности ККУ типа УКБН-0,38 принимаем по (табл. 1). Ближайшие к расчётным значениям мощности будут: 100, 150, 200 и 450 квар. С учётом этих значений применяем стандартные значения мощности: Шкафы ККУ устанавливаются рядом с распределительными шкафами РШ1-РШ4. Суммарная мощность КБ
