Компенсация реактивной мощностиСтраница 19
На промышленных предприятиях чаще всего применяется автоматическое регулирование по времени суток и по уровню напряжения.
При регулировании в функции времени суток используются сигнальные часы типа ЭВЧС-24, с помощью которых в определённое время суток можно переключать секции КБ. Такое регулирование по временам суток осуществляется на предприятиях ,у которых реактивная мощность нагрузок почти не меняется или меняется во времени. В зависимости от вида регулирования (одно- или многоступенчатое) используются один или несколько комплектов часов ЭВЧС-24.
Регулирование мощности КБ по напряжению применяется в тех случаях, когда потребители требуют одновременного регулирования реактивной мощности и напряжения, например при питании ЭП от нерегулируемого силового трансформатора. В этом случае с увеличением реактивной мощности снижается напряжение и наоборот.
Иногда применяется комбинированное регулирование - по времени суток с коррекцией по напряжению. Такие схемы регулирования могут быть применены для одно- и многоступенчатого регулирования. Особое внимание следует обращать на исключение возможности повторного включения КБ в заряженном состоянии. Для этой цели используется реле времени с выдержкой 2-3 мин после отключения и нового включения КБ. Это время необходимо для разрядки конденсаторов.

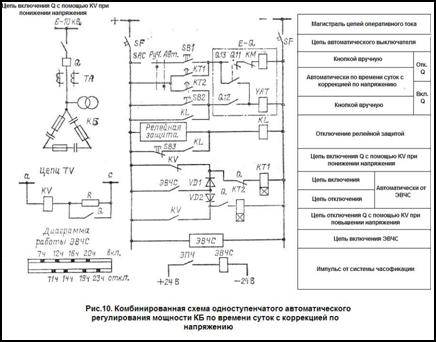

На (рис. 10) представлена комбинированная схема одноступенчатого автоматического регулирования мощности КБ по времени суток с коррекцией по напряжению. Особенностью этой схемы является то, что если после включения КБ действием часов ЭВЧС в заданное время суток напряжение в сети окажется повышенным, реле минимального напряжения КV своим замыкающим контактом вновь отключит КБ. И наоборот, если часы ЭВЧС в заданное время суток отключают КБ, а напряжение на данном участке сети будет пониженное, то реле КV своим размыкающим контактом включит КБ, не дожидаясь заданного времени по часам ЭВЧС. Таким образом, часы ЭВЧС включают и отключают КБ в соответствии с программой, заданной по времени суток, а реле КV вводит коррективы в работу ЭВЧС в зависимости от напряжения в сети в данное время суток. В результате такого регулирования напряжение в сети не выходит за нормированные пределы . В цепи реле KV включается добавочное сопротивление R, необходимое для более точной настройки схемы. Схема регулирования по напряжению должна быть отстроена от кратковременных колебаний напряжения, вызываемых толчковыми нагрузками. Для этой цели служит реле времени с выдержкой времени 2-3 мин.
В настоящее время применяются схемы автоматических конденсаторных установок с обслуживанием тиристорными выключателями.
Для многоступенчатого комбинированного автоматического регулирования мощности КБ (серий УК-0,38-220-УК-0,38-540) применяются регуляторы АРКОН, которые можно использовать и в сетях 6-10 кВ, например, для УК6(10)-660-УК6(10)-1800. В этом случае регулятор АРКОН получает питание через измерительный TV. С помощью регулятора АРКОН можно выполнить требования питающей энергосистемы относительно компенсацией реактивной мощности.
Таким образом, в данном курсовом проекте было рассмотрено все, что касается компенсации реактивной мощности. Полученные знания пригодятся для дальнейшей работы на предприятии.
Список используемой литературы.
1. «Основы электроснабжения промышленных предприятий». Фёдоров А.А., Каменева В.В.
