Инженерный проект строительства автомобильной дороги ''А-Б''
Страница 10

30

30

P = 5000

sept : 1:500

for : 1:5000

М

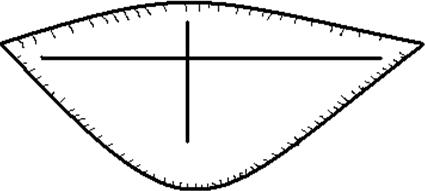

Лекало для графического

проектирования продольного профиля

Рис. 1. Образец шаблонов для проектирования вертикальных кривых

Нанесение прямолинейных участков и вписание вертикальных кривых по шаблонам составляют первый этап проектирования проектной линии. На этом же этапе определяют пикетажное положение и проектные отметки связующих точек. Связующие точки – это точки, но которых имеются геометрические элементы проектной линии: уклоны вертикальных кривых, нулевые точки, переходы выпуклых кривых в вогнутые (или наоборот).

На втором этапе проектирования вычисляются отметки пикетов и всех промежуточных точек в пределах вертикальной кривой (прил. 3). Для вычисления проектных отметок в пределах вертикальных кривых пользуются таблицами Н.М. Антонова [4], составленными по двум схемам (рис. 4).

1 2 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

В расчетной схеме №1 за начальную точку 0 принято начало вертикальной кривой (слева по ходу), и все расстояния l и превышения h определяются по отношению к этой точке. Этой схемой обычно пользуются при последовательном проектировании слева направо.
