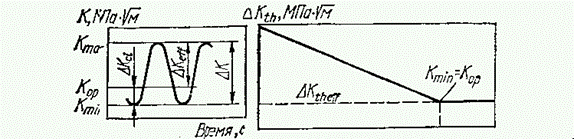

Рис. 8. Параметры цикла нагружения (а) и зависимости пороговых размаха коэффициента интенсивности напряжения (б).

Частота нагружения. На воздухе частотные зависимости пороговой интенсивности напряжений различных материалов неоднозначны. Если в титановом сплаве Ti-6Al-6V-2Sn повышение частоты цикла снижает пороговый размах коэффициента интенсивности напряжения, то в алюминиевом сплаве эффект обратный. При этом линейная зависимость параметраот частоты сохраняется для всех исследуемых форм циклов напряжений. Увеличение частоты нагружения значительно интенсифицирует автокаталитическое окисидообразавание на поверхности разрушения, о чем свидетельствует и различный характер зависимостей скорости роста усталостной трещины при постоянном размахе коэффициента интенсивности напряжения от ее длины, а также вид поверхностей разрушения.

Влияние повышенной температуры испытаний. Данные о влиянии температуры испытаний на кинематику роста усталостной трещины в припороговой области весьма противоречивы. Например, сопротивление припороговому росту усталостной трещины нержавеющей стали повышается с увеличением температуры от 290 до 970К при испытаниях на воздухе, однако остается постоянным в вакууме и гелии. Для корпусных перлитных сталей зависимость порогового размаха коэффициента интенсивности напряжения от температуры испытаний немонотонна - снижение порогового размаха коэффициента интенсивности напряжения при повышении температуры до 420-470К сменяется его ростом при более высоких температурах. Характерной особенностью роста усталостной трещины при повышенных температурах является независимость порогового размаха коэффициента интенсивности напряжения от температуры испытаний в условиях нагружения с высокой асимметрией цикла напряжений.

Для понимания причины, определяющих особенности припороговой кинетики роста усталостной трещины в конструкционных сталях при повышенных температурах, весьма полезным оказалось привлечение концепции закрытия трещины, в частности анализ развития ЗТШ и ЗТО при повышенных температурах. Установлено, что с ростом температуры вследствие усиления поперечного скольжения снижается шероховатость поверхности разрушения, что ослабляет ЗТШ, обеспечивая снижение нормального порогового размаха коэффициента интенсивности напряжения .

Оценка масштабного фактора с учетом закрытия трещины. Вопрос о влиянии масштабного фактора, т.е. размера образца, на характеристики циклической трещиностойкости - один из важнейших в механике усталостного разрушения, так как он касается адекватности результатов испытаний лабораторных образцов и натуральных изделий при прогнозировании работоспособности последних. Единого мнения относительно влияния трещины используемых образцов на сопротивление сталей припороговому росту усталостной трещины нет. Зафиксировано снижение, повышение и постоянство пороговых размахов коэффициента интенсивности напряжения различных сталей при увеличении толщины образцов. Столь противоречивые данные объясняются с позиций концепции закрытия трещины на основе рассмотрения влияния напряженно-деформационного состояния на реализацию того или иного механизма закрытия трещины. Установлено, что даже в условиях припорогового роста усталостной трещины вдоль фронта трещины существуют различия в напряженно-деформационном состоянии материала, в связи с чем изменяются условия проявления закрытия трещины.
