В некоторых случаях закрытие трещины может усиливаться за счет увеличения объема материала в зоне предразрушения вследствие локальных фазовых превращений, вызываемых механическими напряжениями. Этот механизм закрытия трещины во многом аналогичен ЗТП, отличаясь, однако, физической природой процесса образования “лишнего” материала и полости распространяющейся трещины.
Таким образом, различаются пять механизмов закрытия трещины усталости (рис. 7). В силу специфической природы реализация двух последних (рис. 7, а, б) возможна лишь в особых условиях: при наличии жидкой среды в вершине трещины или при усталостном разрушении сложнолегированных металлических сплавов, содержащих метастабильные структурные составляющие. В то же время ЗТП, ЗТО и ЗТШ (рис. 7, в-д) более универсальны.

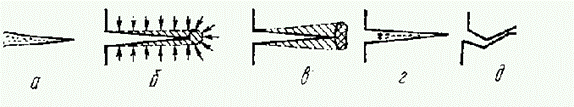

Рис. 7. Схемы механизмов закрытия трещины, обусловленных вязкостью рабочей среда (а), фазовыми превращениями в зоне предразрушения (б), ЗТП (в), ЗТО (г) и ЗТШ (д).
2. Влияние условий эксплуатации на закрытие и кинетику
трещин усталости в конструкционных материалах.
Уровень закрытия трещины определяется рядом факторов, которые условно делятся на две группы - эксплуатационные и структурные. К первой относятся параметры цикла напряжений (размах, асимметрия, частота), окружающая среда (ее химическая активность, влажность, температура), а также характер напряженно- деформированного состояния у вершины трещины в образце или элементе конструкции, который определяется их геометрией и размерами. Основные структурные факторы (вторая группа) обусловлены химическим составом материала и его микроструктурным состоянием.
Зависимость закрытия трещины от уровня размаха коэффициента интенсивности напряжения. Закрытие трещины характерно для припорогового роста усталостной трещины, оно монотонно ослабевает по мере роста размаха коэффициента интенсивности напряжения . Это объясняется увеличением по мере роста коэффициента интенсивности напряжения раскрытия трещин, величина которого в конечном итоге исключает появление закрытия трещины. Максимальный коэффициент интенсивности напряжения Kmax, при котором не происходит закрытие трещины, зависит от ряда факторов, в том числе от структуры сплава и эксплуатационных условий, включая асимметрию цикла.
Связь закрытия трещины с асимметрией цикла. Влияние асимметрии цикла на проявление закрытия трещины исследовано весьма широко. Повышение коэффициента асимметрии в сторону положительных значений вызывает снижение закрытие трещины и увеличение скорости роста усталостной трещины. По мере снижения размаха коэффициента интенсивности напряжения и скорости рост усталостной трещины чувствительность закрытия к асимметрии цикла напряжений усиливается до максимального уровня на пороге усталости. Ослабление роли закрытия трещины по мере роста коэффициента асимметрии объяснят тем, что повышении коэффициента асимметрии происходит сближение значений минимального коэффициента интенсивности напряжения Kmin и коэффициента интенсивности напряжения, характеризующего момент открытия трещины Kор. Поэтому при более высоких коэффициентах асимметрии уменьшается размах коэффициента интенсивности напряжения, соответствующий закрытой трещине = Kop - Kmin и, следовательно, возрастает эффективный размах (рис. 8, а). Такие соображения приводят к зависимостям пороговых характеристик ( рис. 8, б), и хорошо согласуются с результатами опытов.
