Высоковольтный элегазовый баковый выключатель ВГБ-35
Страница 8

6-дугогасительная катушка; 7-диск.

Подогревательное устройство выключателя содержит два трубчатых нагре­вателя типа ТЭН-71А и закреплено под днищем бака в специальном корпусе. Кон­цы проводов нагревателей закрыты бусами, забандажированы стеклотканью и выве­дены через трубу бака в клеммную коробку. Нагреватели на напряжение 220 В соединяются параллельно, а на напряжение 127 В - последовательно. Электроконтактный сигнализатор давления соединен с полостью бака через клапан автономной герметизации. Сигнализатор снабжен устройством температурной компенсации, автоматически приводящей показания давления к температуре плюс 20° С, что фактически обеспечивает контроль уровня плотности элегаза.

Сигнализатор имеет шкалу со стрелкой и две пары размыкающих контактов, что позволяет вести как визуальный контроль давления (плотности) элегаза в выключателе, так и давать предупредительные сигналы о снижении давления до 0,33 МПа и о достижении минимально допустимого давления - 0,3 МПа. Предупредительная сигнализация срабатывает только тогда, когда падение давления вызвано утечкой элегаза (понижением его плотности). Для заполнения бака элегазом и его опорожнения служит клапан 9 (см. рис. 1.8.1).

Главный вал

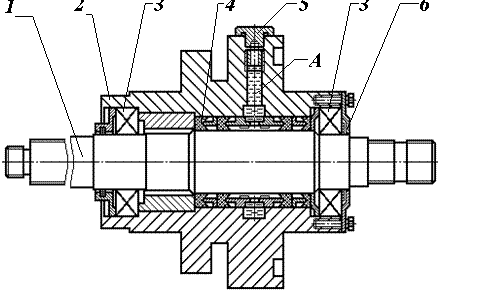

Узел крепления и уплотнения главного вала показан на рис. 1.8.4.

Вал 1 уста­новлен в корпусе 2 на подшипниках качения 3 и уплотнен четырьмя манжетами 4.

Кроме того, для усиления уплотнения в корпусе имеется полость А, заполненная жид­костью полиметилсилоксановой ПМС-200.

Полость закрывается пробкой 5.

Рис. 1.8.4

1-вал; 2-корпус; 3-подшипники качения; 4-манжета; 5-пробка; 6-крышка.

Механизм

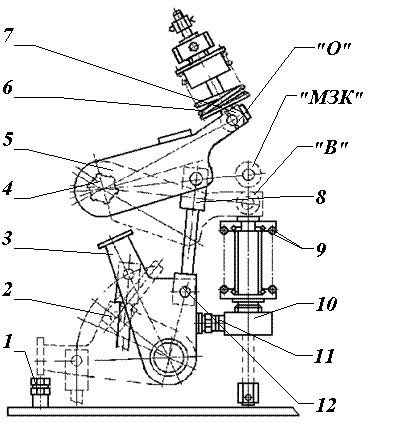

Механизм (см. рис. 1.8.5) состоит из главного рычага 5, закрепленного на главном валу 4, тяги 8, вспомогательного рычага 3, буферной пружины 6, отключаю­щих пружин 9 и упоров 1 и 11. Вспомогательный рычаг 3 тягой 2 связан с электромаг­нитным приводом. Механизм изображен в отключенном положении выключателя. Включенное положение изображено штриховыми линиями.

На оси 12 вспомогательного рычага закреплен указатель положения выключа­теля (на рисунке не изображен), который виден через стекло крышки, закрывающей коробку механизма.

Рис. 1.8.5

1,11-упоры; 2,8-тяги; 3-рычаг; 4-главный вал; 5-главный рычаг; 6-буферная пружина; 7-ролик; 9-отключающие пружины; 10-колодка; 12-ось.

"МЗК"-момент замыкания контактов; "В"-включенное, "О"-отключенное положение.

Вводы (см. рис. 1.8.6) служат для подсоединения выключателя к шинам распре­делительного устройства. Ввод состоит из литой эпоксидной втулки 8 с контактным стержнем, фарфоровой покрышки 7 и помещенных в колпак 9 трансформаторов тока 10. В зоне расположения трансформаторов тока 10 цилиндрическая поверхность эпок­сидной втулки 8 имеет металлическое покрытие, на верхней части которого установлен экран 13. Покрытие и экран имеют потенциал земли. Пространство между втулкой 8 и фарфоровой покрышкой 7 заполнено виниполом 14 и с помощью прокладок 16, 17, на­конечника 4 загерметизировано от окружающей среды. Трансформаторы тока 10 расклинены клиньями с резиновыми прокладками. Фланцевой частью втулки ввод крепится к баку с помощью болтов 11.
