Высоковольтный элегазовый баковый выключатель ВГБ-35Страница 18
Где L - длина участка с однородной изоляцией, м; S - периметр токоведущего стержня на участке однородности, 10-6 м, F - сечение токопровода на участке однородности, 10-6 м2; r0 - удельное сопротивление материала токопровода при 0°С, Ом.м.10-8; l - коэффициент теплопроводности материала токопровода на участке при 0°С, Вт/(м.°С); a - температурный коэффициент сопротивления материала токопровода, 10-3 К-1; P -абсолютное давление слоёв изоляции, МПа; 1 4 - слой однородной изоляции на участке; r2/r1 r5/r4 - внешний/внутренний диаметры слоёв изоляции. I VIII - участки однородности токоведущей системы.
3.9. РЕЗУЛЬТАТЫ ТЕПЛОВОГО РАСЧЁТА
Результаты расчёта приведены в приложении.
ГЛАВА ЧЕТВЁРТАЯ
РАСЧЁТ КОНТАКТНОГО УЗЛА
Расчёт параметров контактной системы при номинальном токе сводится к определению необходимого контактного нажатия при заданном значении тока и максимальной температуре площадки контактирования применительно к разрабатываемой конструкции коммутационного аппарата.
4.1. ТИП КОНТАКТНОЙ СИСТЕМЫ ВГБ-35
Контакты ВГБ-35 относятся к ламельным (пальцевым) контактам без гибких связей (см. рис. 4.1, а; 4.1, б), в которых подвижная контакт-деталь (ПК), выполненная в виде стержня входит в неподвижную контакт-деталь (НК). Контактное нажатие создаётся двумя пружинами (П). Общее количество ламелей (Л), расположенных на НК - четыре (две сверху, две снизу), причём одна пара (верхняя и нижняя Л) имеет больший горизонтальный размер, чем другая. Эта же пара снабжена дугостойкими металлокерамическими напайками. ПК соответственно тоже снабжены наконечниками из дугостоикой металлокерамики.

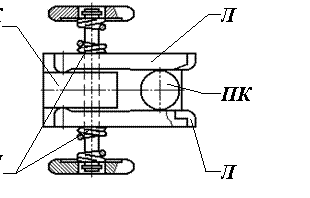

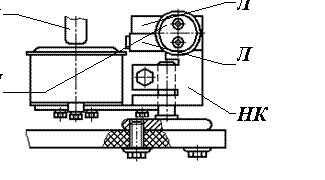

Контактный узел ВГБ-35
Рис. 4.1, а Рис. 4.1, б
ПК-подвижный контакт; НК-неподвижный контакт; П-пружина; Л-ламель.
4.2. РАСЧЁТ ПАРАМЕТРОВ КОНТАКТНОЙ СИСТЕМЫ
ПРИ НОМИНАЛЬНОМ ТОКЕ
4.2.1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЁТА
КОНТАКТНОГО НАЖАТИЯ
· Номинальный ток выключателя Iном = 630 А;
· Максимальная температура контактов из меди и
медных сплавов с покрытием серебром в элегазе {6} Jдоп = 105°C;
· Превышение температуры контакта над температурой
удалённых точек Dt = 5 К;
· Количество ламелей m = 4;
· Количество точек касания для линейного контакта n = 2;
· Удельное сопротивление меди при 0°C {6} r0=1,62.10-8 Ом.м;
· Температурный коэффициент электрического
сопротивления меди при 0°C {6} a=0,00433 K-1;
· Теплопроводность меди при 0°C {6} l0=388 Вт/(м.К);
