2.2. ОПРЕДЕЛЕНИЕ ФОРМЫ ИЗОЛЯЦИОННЫХ ПРОМЕЖУТКОВ

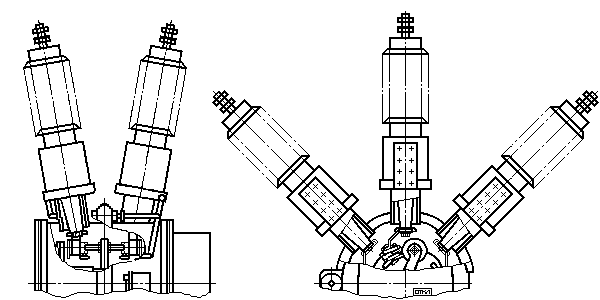

Основные изоляционные промежутки ВГБ-35, подлежащие расчёту приведены на рис. 2.2.1, рис. 2.2.2.

Изоляционные промежутки ВГБ-35

l1 - промежуток вида «игла-плоскость», находящийся в атмосферном воздухе

(кратчайшее расстояние от фазы до заземленного бака);

l2 - промежуток вида «игла-игла», находящийся в атмосферном воздухе

(кратчайшее расстояние между контактами одной фазы);

l3 - промежуток вида «игла-игла», находящийся в атмосферном воздухе

(кратчайшее расстояние между контактами двух фаз);

l4 - промежуток вида «игла-плоскость», находящийся в элегазе

(кратчайшее расстояние от экрана фазы до заземленного бака);

l5 - промежуток вида «игла-плоскость», находящийся в элегазе

(кратчайшее расстояние между подвижным контактом фазы и катушкой ДУ).

2.3. РАСЧЁТ ПРОМЕЖУТКОВ, ПОДВЕРГАЮЩИХСЯ

ГРОЗОВЫМ ИМПУЛЬСАМ

При полных грозовых импульсах положительной (+) и отрицательной (-) полярности полного импульса 1,5/40 мкс частоты 50 Гц длина изоляционного промежутка l, см определяется по соответствующим значениям Uрасч.гр, кВ:

Импульсы положительной (+) полярности

1. Для промежутка l1 минимальная длина составляет:

Uрасч.гр = (1,05¸1,1).Uимп = (1,05¸1,1).185 = 194,25¸203,5 кВ Þ l1* = 31¸34 см. См. таблицу 2.1.1, {7, стр. 88; стр. 124, рис. 3-15}.

2. Поскольку импульсное испытательное напряжение Uимп между контактами одного полюса по ГОСТ 1516.1-75 для выключателей класса 35 кВ имеет тоже значение, что и Uимп относительно земли, то минимальная длина для промежутков l2, l3 составляет l2* = l3* = l1* = 31¸34 см.

Импульсы отрицательной (-) полярности

3. Для промежутка l1 минимальная длина составляет:

Uрасч.гр = (1,05¸1,1).Uимп = (1,05¸1,1).185 = 194,25¸203,5 кВ Þ l1* = 12¸13 см. См. таблицу 2.1.1, {7, стр. 88; стр. 124, рис. 3-15}.

4. Поскольку импульсное испытательное напряжение Uимп между контактами одного полюса по ГОСТ 1516.1-75 для выключателей класса 35 кВ имеет тоже значение, что и Uимп относительно земли, то минимальная длина для промежутков l2, l3 составляет l2* = l3* = l1* = 12¸13 см.
