Волоконно-оптические гироскопы
Страница 8

Факторы, ограничивающие разрешающую способность

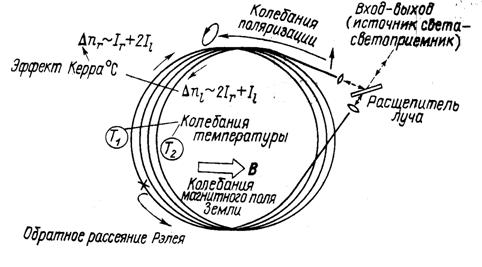

Рис. 8. Основные шумовые факторы в чувствительном кольце из оптического волокна

Среди факторов, ограничивающих кратковременную разрешающую способность, наиболее сильное влияние оказывает обратное рассеяние по оптическому пути. Свет отражения Френеля от поверхностей элементов оптической системы или свет обратного рассеяния Рэлея, например, в самом оптическом волокне интерферирует со светом сигнала, что приводит к возникновению множества шумов. Для борьбы с ними предлагаются модуляция фазы световой волны, импульсные методы, а также метод, при котором используется источник света с широким спектром и низкой когерентностью, ухудшающий интерференцию из-за большой разности длины оптического пути для света обратного рассеяния Рэлея и света сигнала. (Таким источником может служить многомодовый полупроводниковый лазер или суперлюми­несцентный диод.)

Шумы выходного сигнала гироскопа можно выразить следующей формулой:

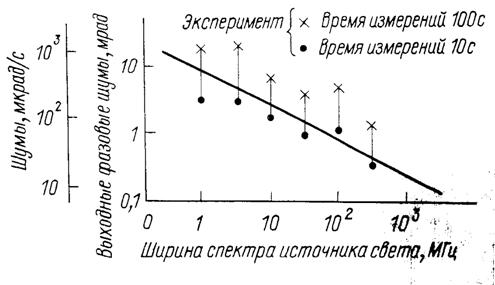

Рис. 9. Уменьшение шумов рэлеевского рассеяния посредством расширения спектра светового источника

(10)

где a0 — потери рассеяния Рэлея в оптическом волокне; bR — доля светового рассеяния Рэлея, распространяющаяся в обрат­ном направлении; Dfs — ширина спектра источника света.

На рис. 9 представлены результаты эксперимента, пока­зывающие, как по мере расширения спектра излучения повы­шается разрешающая способность волоконно-оптического гироскопа. Таким образом, в волоконно-оптических гироскопах уменьшение когерентности источника света эффективно для снижения не только шумов расстояния Рэлея, но и шумов эффекта Керра.

Характеристики и методы их улучшения

В настоящее время разработаны экспериментальные системы, в которых приняты меры по повышению чувствитель­ности и по снижению шумов. В этих системах, работающих по методу фазовой модуляции, изменения частоты и светового ге­теродинирования, достигнута разрешающая способность, позво­ляющая измерять скорости, равные или меньшие скорости соб­ственного вращения Земли (15°/ч=7,3×10-5 рад/с). Особенно велики достижения в системах с фазовой модуляцией, у кото­рых разрешающая способность и дрейф примерно 0,02°/ч, что приемлемо для инерциальной навигации.

Исследуется возможность реализации гироскопов с использованием технологии микрооптики, функциональных волоконных и волноводных элементов. Уже выпускаются волоконно-оптические гироскопы с разрешающей способностью 1°/ч. Кроме того, углубляется изучение систем, пригодных для инерциальной навигации.

Система с фазовой модуляцией

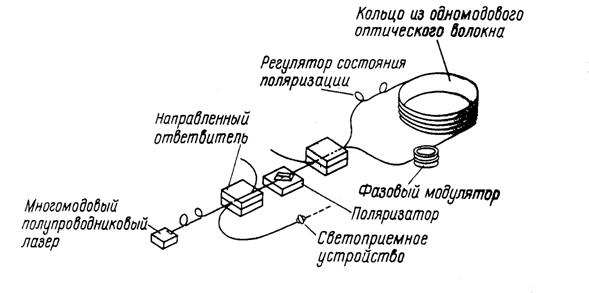

Рис. 10. Волоконно-оптический гироскоп с фазовой модуляцией, выполненный на волоконных функциональных элементах
