Автоматизация процесса бурения
Страница 2

Глава 1.Описание технологического процесса бурения.

1.1. Буровая скважина и ее элементы.

Буровой скважиной называется цилиндрическая горная выработка в земной коре, характеризуемая относительно малым диаметром по сравнению с ее глубиной.

Основные элементы буровой скважины (рис. ZZZZ).

Устье скважины 1 - место пересечения буровой скважиной земной поверхности, дна акватории или элементов горной выработки при бурении в подземных условиях.

Забой скважины 8 - дно буровой скважины углубляющееся в процессе бурения; он может быть кольцевой 6 с керном 7 или сплошной 8.

Стенки скважины 9 - боковая поверхность буровой скважины.

Ствол скважины 2,5 - пространство, ограниченное стенками скважины. В неустойчивых породах стенки скважины закрепляются обсадными колоннами, при этом ствол скважины сужается.

Ось скважины 4 - геометрическое место точек центра забоя, перемещающегося при углубке скважины, т. е. воображаемая линия, соединяющая центры поперечных сечений буровой скважины.

Глубина скважины - расстояние между устьем и забоем скважины по ее оси.

Диаметр скважины - условный диаметр равный номинальному диаметру породоразрушающего инструмента. Фактический диаметр скважины, как правило больше номинального породоразрушающего инструмента за счет разработки скважины.

Существует также понятие "конструкция скважины". Под конструкцией скважины подразумевают ее характеристику, определяющую изменение

1 2

/

9

3

/

4

5

А - А 6

8 7

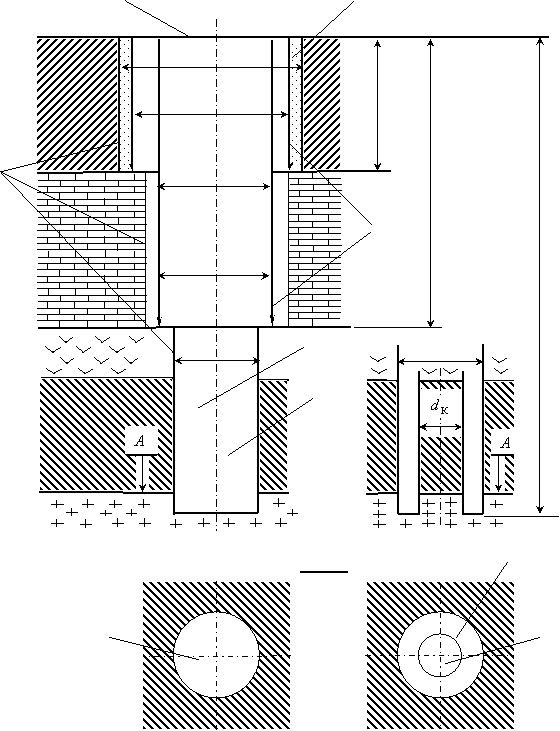

Рис.ZZZZ. Элементы буровой скважины:

1 - устье скважины; 2 - ствол скважины, обсаженный трубами; 3 - обсадные колонны; 4 - ось скважины; 5 -ствол скважины, не обсаженный трубами; 6 - кольцевой забой; 7 - керн; 8 - сплошной забой; 9 - стенки скважины; ,,- диаметры ствола скважины в разных интервалах; , ,, - диаметры обсадных колонн соответственно наружные, внутренние; - диаметр керна; ,- глубина интервалов скважины, закрепленных трубами;- глубина скважины

диаметра (,,) c глубиной, а также диаметры (, ) и длины (,) обсадных колонн 3 (см. рис. ZZZZ).
