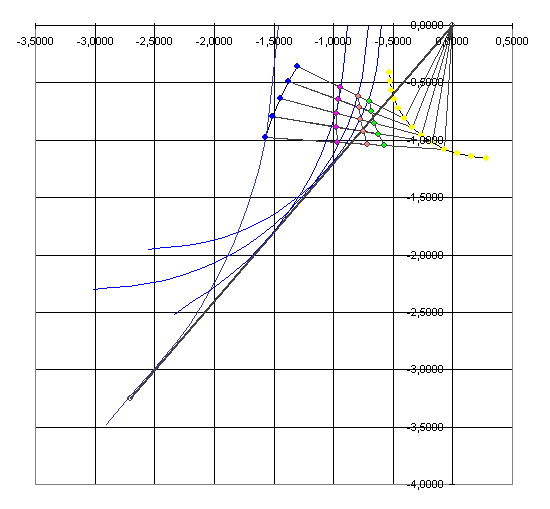

Графический расчет приведен на рис.2.

На плоскости настроек регулятора строим зависимость К рег от Т и (рис.5.) и находят точку с наибольшим отношением К рег / T и (точка касания прямой, выходящей из начала координат). Настройки соответствующие, этой точке K рег. oпт. = 0,65 % хода // oC и Т и. oпт. =0,55 c, обеспечивают минимальное значение квадратичного интегрального критерия качества при М = = 1,3. Зависимость К рег от Т приведена на рис.3.

(рис.2)

(рис.3)

Выводы.

При рассмотрении существующих способов и систем регулирования соотношения топливо – воздух было установлено, что для высокоэффективного регулирования необходим учет и по возможности стабилизация параметров топлива и воздуха при подводе их к зонам горения. Для снижения количества вредных выбросов и повышения экономичности сжигания топлива необходима синхронизация срабатывания регулирующих органов на газо – и воздухопроводах, а в некоторых случаях и задаваемое опережение в срабатывании одного из них. Так же установлено, что регулирование соотношения только по сигналу обратной связи, например по содержанию кислорода или смеси углерода в продуктах сгорания, не может обеспечить высокую эффективность сжигания топлива переменного состава даже при наличии достаточно точного и малоинерционного датчика кислородного потенциала. Предложенная система управления сжиганием топлива в значительной мере свободна от недостатков, присущим рассмотренным существующим системам, совмещающая в себе принцип компенсации входных возмущений в момент их появления, исключение внесения дополнительных возмущений в процессе регулирования и точное поддержание заданного состояния за счет использования сигнала обратной связи, характеризующего результат управления.

На основании проведенной работы был осуществлен синтез системы управления сжиганием топлива с учетом его состава и кислородного потенциала печной атмосферы. Приведенное в работе построение системы позволяет резко снизить погрешность реализации управляющих воздействий и повысить надежность всей системы. Работа самостоятельных подсистем : регулирования температуры в зоне и давления в печи, учета параметров топлива и воздуха, выбора соответствующего условиям работы печи коэффициента расхода воздуха, расчета стехиометрического соотношения и необходимого расхода воздуха, управление расходом воздуха, измерения кислородного потенциала и формирования корректирующих импульсов взаимно синхронизирована управляющей программой, что обеспечивает высокую эффективность сжигания топлива при одновременном уменьшении количества вредных выбросов.

Справочная литература.

1. Ницкевич Е. А., Шор В. И. - Бюл. ин-та «Черметинформация», «Черная металлургия», 1985, №6, с.3-20.

2. Сегаль А. М., Буглак Л. И., Франценюк И. В. и др. - Сталь, 1977, №9, с.852-853.

3. Тихомиров А. И., Шистеров В. Н., Заряницкий Ю. А. - Металлург, 1982, №1, с.34-36.

4. Масалович В. Г. Экономия топлива в металлургических печах. М: Металлургия, 1981, с.45-51.

5. Буглак Л. И., Климовицкий М. Д., Белянский А. Д. и др. - Сталь, 1987, №6, с.96-99.

6. Стеркач И. Е. - В кн. «Совершенствование проектов доменных, сталеплавильных цехов и отделений непрерывной разливки стали», М: Металлургия, 1985, с.48-57.
