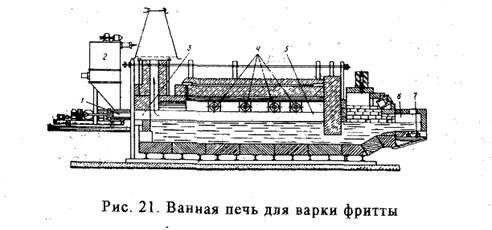

Приготовленная шихтовая смесь из бункера 2 толкающим пита­телем 1 через загрузочное окно 3 подается в варочное пространст­во 5 ванной печи (рис. 2). Питатель сблокирован с уровнемером, благодаря чему зеркало расплавленной массы поддерживается на по­стоянном уровне. За счет теплоты сжигания газа в горелках 4 шихта при 1300-1450 °С плавится, перетекает в выработочную часть 6 и че­рез окно 7 сливается в наполненный проточной водой металлический резервуар - гранулятор. Далее охлажденная я гранулированная ших­та подается ковшовым элеватором в бункеры запаса. При площади зеркала стекломассы 12 м2 суточная производительность печи в за­висимости от состава глазури составляет 8-10 т.

Хорошо проваренная фритта должна представлять собой про­зрачное стекло и не иметь узелков из непрореагировавших материа­лов на нитке расплава.

При помоле фритты в шаровую мельницу вместе с водой вводят до 10% высокосортной беложгущейся глины или каолина для суспензирования частиц глазури в воде и предупреждения отстаивания и осаждения частиц в шаровой мельнице во время ее остановки, а также для хранения в емкостях. В некоторых случаях частично или полностью глинистую добавку заменяют на 0,1-0,3% натриевой соли карбоксилметилцеллюлозы (КМЦ). При этом КМЦ вводят в глазурь за 1-2 ч до окончания помола, так как при более длительном помоле полимерные цепи КМЦ разрушаются и эффективность ее как свя­зующего вещества снижается.

Иногда в сочетании с глинистыми веществами или отдельно применя­ют органические вещества: поливиниловый спирт, протеины (казеин, альбу­мин, желатин), соли акриловой кислоты, гумин, декстрин, крахмал и др.

Для лучшей стабилизации глазурных суспензий на некоторых заводах применяют как мельничную добавку хлорид натрия в коли­честве 0,05-1%. Фирма «Кабот» (ФРГ) предлагает для этих целей пирогенный кремнезем «Каб-Осил» - чрезвычайно тонкий и легкий по­рошок (99,8% SiO2) с удельной поверхностью 200 м2/г.
