АВТОМАТИЧЕСКОЕ ПОПОЛНЕНИЕ КОТЛА ХОЛОДНОЙ ВОДОЙ
Техника / Универсальный котел для отопления домов / АВТОМАТИЧЕСКОЕ ПОПОЛНЕНИЕ КОТЛА ХОЛОДНОЙ ВОДОЙ

Предлагаемая совмещенная система отопления и горя:чего пароводоснабжения квартиры безнапорная, то есть котел, все трубопроводы и приборы отопления не поставлены под давление уличного водопровода, а пополнение котла делается вручную.

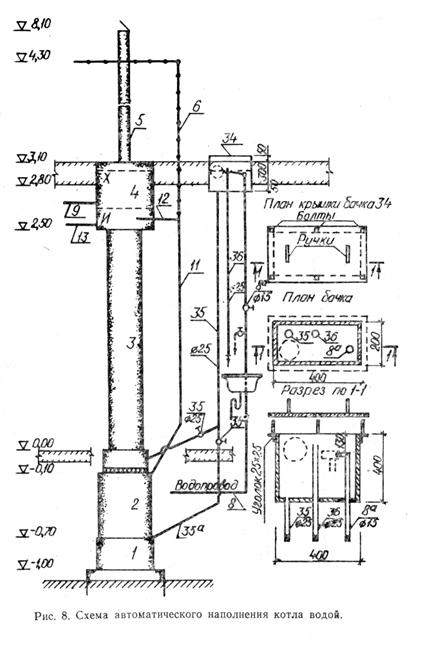

Устройство автоматического пополнения котла изображено на схеме (см. рис. 8).

Из схемы видно, что верх бачка 34 (крышка) установлен на одном уровне с верхом


Из схемы видно, что верх бачка 34 (крышка) установлен на одном уровне с верхом распределителя 4 котла. От нижней части бачка 34 выходит труба 35 (025) и врезается в низ резервной емкости 3. На этой же трубе 35 ставится вентиль 35 (025). Его назначение - на случай отключения бачка 34 от котла. Из бачка 34 выходит аварийная труба 36 диаметром 25 мм, верх этой аварийной трубы 36 устанавливается на 10- 20 мм выше наивысшего уровня воды в бачке 34, отрегулированном для нормальной работы автоматики, а нижний конец подведен в раковину без запорного вентиля.

Для питания бачка 34 холодной водой от водопроводной сети 8 подводится водопроводная трубка 8а диаметром 15 мм и соединяется внутри бачка 34 с прибором обыкновенного шарового клапана. На водопроводной трубке ставится вентиль 8а для отключения бачка 34.

Уровень воды в бачке 34 устанавливается ориентировочно на 90-100 мм ниже верха бачка, для этого шаровой поплавок нужно отрегулировать так, чтобы при подходе воды к установленному уровню он закрыл бы доступ воды в бачок. Следовательно, уровень воды в бачке 34 обязательно будет соответствовать этому же уровню воды в распределителе 4, так как уровень воды в соединительных сосудах одинаков.

Когда начинается разбор горячей воды из распределителя 4, уровень воды в нем понижается, одновременно понижается (автоматически) и уровень воды в бачке 34, а раз понижается уровень-понижается шар и открывает доступ воды в бачок, из бачка вода поступает в нижнюю часть резервной емкости 3 по трубе 35. Так автоматически пополняется котел.

Конец питательной трубы 35 можно было бы врезать в распределитель 4, однако этого делать нельзя,, т. к. холодная вода будет охлаждать горячую ВОДУ в распределителе 4, и, следовательно, охлаждается вода и в водоразборных трубах 9. Нельзя трубу 35 врезать и вверх топливника 2, ибо там она будет мешать парообразованию в топливнике.

Однако, врезка конца трубки 35 в нижнюю часть топливника 2 через трубку и вентиль 35а даже желательна при работе топливника на пар (в зимних или летних режимах). Дело в том, что когда топливник переключается на пар, все трубопроводы, идущие в топливник, кроме подающего стояка 11, отключаются, расход воды из топливника при кипении воды очень незначителен, следовательно, и холодной воды из бачка 34 в топливник будет поступать настолько мало, что она практически своим охлаждением не помешает парообразованию в топливнике.

Попадая в топливник 2, вода из бачка 34, по мере испарения воды в топливнике, препятствует опорожнению топливника при длительном пользовании паром в парилке. Следовательно, нет нужды ставить в топливник водомерный стеклянный прибор, показывающий уровень остатка воды в топливнике.

Следует отметить, что при переключении работы котла в летний режим особенно полезно автоматическое пополнение котла через вентиль и трубку 35а. Дело в , том, что автоматическое пополнение топливника поддерживает уровень воды в подающем стояке 11 и паропроводе 6 на высоте уровня воды в бачке 34, а это, в свою очередь, предотвращает опорожнение верха труб 9, подающих горячую воду к водоразборным кранам' 33, и верха контрольного колена 10. При этом не нарушается циркуляция воды в контрольном колене 10, но главное: автоматика не допускает переливание горячей воды через паропровод и уход ее в канализацию.

На рис. 8 предлагается чертеж устройства бачка 34 для автоматического пополнения котла. В чертежах даны все необходимые размеры для изготовления бачка 34 из листового железа, показаны трубопроводы, их диаметр и расположение их внутри бачка 34.

Бачок 34 изготавливается гораздо большего размеpa, чем обычные стандартные смывные бачки. Это сделано из соображения удобства его размещения и крепления в перекрытии, удобства размещения и монтажа внутри бачка 34 шарового клапана, удобства осмотра с чердачного помещения и монтажа трубопроводов, поскольку дно бачка 34 выступает над уровнем потолка.

Размер крыши бачка делается несколько больше размера бачка. Для удобства приваривания болтов между крышкой и бачком укладывается резиновая прокладка для предотвращения утечки воды из-под крышки бачка 34. К крышке привариваются железные ручки для удобства установки. Для жесткости верха бачка и приваривания болтов по периметру бачка приваривается уголок 25х25 мм.

Необходимо сделать пояснение, что аварийная труба 36 делается значительно большего диаметра, а, следовательно, больше пропускает воды, чем трубка 8а, питающая холодной водой бачок 34. Это сделано на случай порчи' шарового клапана, во избежание переливания воды, чтобы она успела выйти через аварийную трубу 36 в раковину и не затопила квартиру. На конце трубки 36 запорный вентиль не ставится: в случае порчи шарового клапана, вода, льющаяся из трубки 36, укажет на порчу клапана.
