Зубчатые передачи
Страница 4

i=z1/z2=w2/w1,

где z1 и z2 - число зубьев колёс, w1 и w2 - угловые скорости колёс.

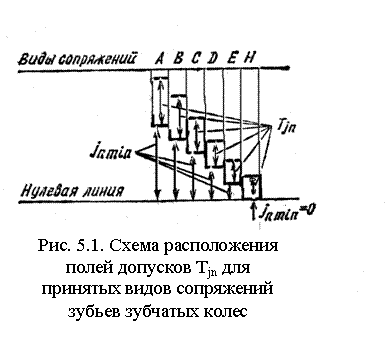

Для удовлетворения требований различных отраслей промышленности, независимо от степени точности изготовления колёс передачи, предусмотрено шесть видов сопряжений, определяющих различные значения jmin (рис. 5.1.). Сопряжения А, В, С, D, Е, Н применяют соответственно для степеней точности по нормам плавности работы: 3-12; 3-11; 3-9; 3-8; 3-7; 3-7.

Установлено шесть классов отклонений межосевого расстояния, обозначаемых в порядке убывания точности римскими цифрами от 1 до 6. Гарантированный боковой зазор в каждом сопряжении обеспечивается при соблюдении предусмотренных классов отклонений межосевого расстояния (для сопряжений Н и Е – 2 класса, для сопряжений D, С, В и А – классов 3, 4, 5 и 6 соответственно). Соответствие видов сопряжений и указанных классов допускается изменять.

На боковой зазор установлен допуск Тjn, определяемый разностью между наибольшим и наименьшим зазорами. По мере увеличения бокового зазора увеличивается допуск Тjn. Установлено восемь видов допуска Тjn на боковой зазор: x, y, z, a, b, c, d, h. Видам сопряжений Н и Е соответствует вид допуска h, видам сопряжений D, C, B и А – соответственно виды допусков d, c, b и а. Соответствие видов сопряжений и видов допусков Тjn допускается изменять, используя при этом и виды допуска z, y и х. В результате увеличения температуры при работе передачи размеры колёс увеличиваются в большей степени, чем расстояние между их осями, поэтому боковой зазор уменьшается.

Погрешности изготовления и монтажа колёс учитывают при определении наибольшего бокового зазора. Разность между наибольшим и гарантированным зазорами должна быть достаточной для компенсации погрешностей изготовления и монтажа колёс. Боковой зазор обеспечивают путём радиального смещения исходного контура рейки (зуборезного инструмента) от его номинального положения в тело колеса. Под номинальным положением исходного контура на зубчатом колесе, лишённом погрешностей, при котором номинальная толщина зуба соответствует плотному двухпрофильному зацеплению.

6. ОБОЗНАЧЕНИЕ ТОЧНОСТИ КОЛЁС И ПЕРЕДАЧ

Точность изготовления зубчатых колёс и передач задают степенью точности, а требования к боковому зазору – видом сопряжения по нормам бокового зазора. Примеры условного обозначения: 7-С ГОСТ 1643-81 –цилиндрическая передача со степенью точности 7 по всем трём нормам, с видом сопряжения зубчатых колёс С и соответствием между видом сопряжения и видом допуска на боковой зазор (вид допуска С), а также между видом сопряжения и классом отклонений межосевого расстояния; 8-7-6-Ва ГОСТ 1643-81 - цилиндрическая передача со степенью 8 по нормам кинетической точности, со степенью 7 по нормам плавности, со степенью 6 по нормам контакта зубьев, с видом сопряжения В, видом допуска на боковой зазор а и соответствием между видом сопряжения и классом отклонений межосевого расстояния.

Пример обозначения передачи со степенью точности 7 по всем нормам, с видом сопряжения колёс С, видом допуска на боковой зазор а и более грубым классом отклонений межосевого расстояния – V (при аw=450 мм. И уменьшенном гарантированном боковом зазоре j’n min=128мкм.): 7-Са/V- 128 ГОСТ1643-81. Здесь уменьшенный гарантированный зазор определён по формуле j'n min=jn min–0,68(úf’aú - ú faú )=155-0,68(120-80)»128 мкм, где отклонение f’a межосевого расстояния для более глубокого класса, гарантированный боковой зазор jn min и предельное отклонение fa межосевого расстояния для данного вида сопряжения найдены по таблице ГОСТ 1643-81.
