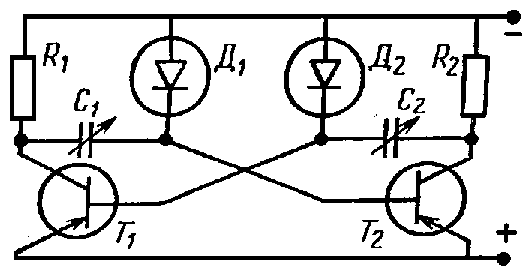

Емкостным преобразователь может быть элементом в схеме триггера. На Рис. 10 приведена схема мультивибратора, на выходе которого генерируется непрерывная последовательность импульсов.

Рис. 10 Схема триггера

При проектировании емкостных преобразователей следует обращать внимание на экранирование проводов, выбор изоляции электролиз, устранение поверстного сопротивления изоляции и выбор частоты питания. Чем выше эта частота, тем меньше выходное сопротивление, поэтому нередко частоту питания выбирают большой (до нескольких МГц).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Конструктивные схемы емкостных преобразователей выполняются различных вариантах в зависимости от области применения (Рис. 11) При измерении уровней жидких и сыпучих тел находят применение цилиндрические или плоские конденсаторы (см. Рис. 11,а), емкость которых характеризуется уровнем х и зависит от диэлектрических проницаемостей жидкости , изоляции и воздуха .

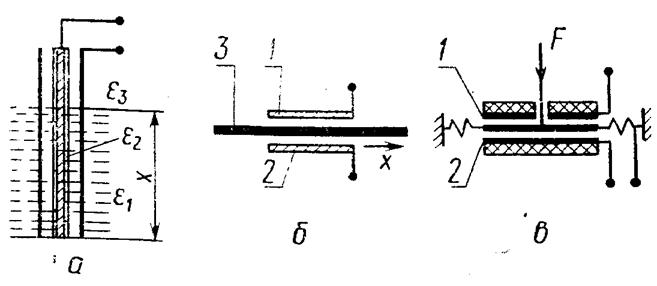

Рис. 11 Схемы устройства емкостных преобразователей

Для измерения толщины х ленты 3 из диэлектрика с (см. Рис. 11, б) ее протягивают между электродами 1 и 2, расстояние межу которыми . Емкость конденсатора будет C=s/[(-x)/+x/, где -диэлектрическая проницаемость воздуха.

Для измерения малых перемещений (до единиц микрометров), а также точного измерения быстроменяющихся сил и давлений применяются дифференциальные емкостные преобразователи с переменным зазором (Рис. 11,в). Средний электрод конденсатора укреплен на упругом элементе (мембране, упругой пластинке, растяжках) между неподвижными электродами 1 и 2.

Рассматриваемая схема может быть использована в приборах уравновешивания. Для этого усиленный сигнал с конденсатора после фазочувствительного детектирования может быть подан на обкладки 1 и 2, вследствие чего на средний электрод будет действовать электростатическая сила, уравновешивающая измеряе­мую силу. На Рис. 11, г и д показаны схемы устройства емкостных преобразователей с переменной площадью. В схеме на Рис. 11, г диэлектрик 1 перемещается по стрелке, а в схеме на Рис. 11, д один из электродов 2 жестко связан с валом и совершает угловые перемещения относительно неподвижного электрода 1.

Возможные области применения датчиков (в том числе и емкостных) чрезвычайно разнообразны, можно выделить лишь отдельные сферы:

* промышленная техника измерения и регулирования,

* робототехника,

* автомобилестроение,

* бытовая техника,

* медицинская техника.

Применимость того или иного датчика в этих сферах определяется прежде всего отношением цена/эф­фективность. При промышленном применении опре­деляющим фактором является погрешность, которая при регулировании процессов должна составлять 1 .2%, а для задач контроля - 2 .3%. В этих слу­чаях цены датчиков превышают 100 немецких марок ФРГ. Для специальных применений в области робо­тотехники и медицинской техники цены датчиков мо­гут достигать даже уровня 10 .100 тыс. немецких ма­рок ФРГ. Благодаря внедрению новых технологий изготовления (высоковакуумное напыление, распыле­ние, химическое осаждение из газовой фазы, фотоли­тография и т. д.) и новых материалов непрерывно расширяются сферы применения датчиков, недоступ­ные ранее из-за их высокой цены.
