Емкостные преобразователи
Страница 7

Величина, обратная tg, называется добротностью Q емкостного преобразователя

Q=CR (6)

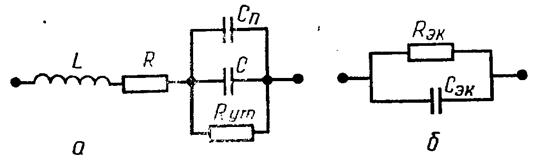

Рис.8 Эквивалентные схемы преобразователя

Угол потерь (tg) для разных диэлектриков различен. Вместе с тем эта величина зависит от температуры, частоты, напряжения на конденсаторе и влажности. Очевидно, что на принципе измерения угла потерь можно строить различные приборы, например, влагомеры. Если менять частоту питающего напряжения на конденсаторе преобразователя, то можно создать прибор для определения дисперсии диэлектрических жидкостей, газов и твердых тел.

В качестве измерительных цепей в емкостных преобразователях применяются делители напряжения, мостовые схемы, колебательные контуры и автогенераторы. Поскольку сигналы, снимаемые с емкостных преобразователей, малы, то измерительные цепи содержат усилители, а соединительные пропа­ла должны быть экранированы.

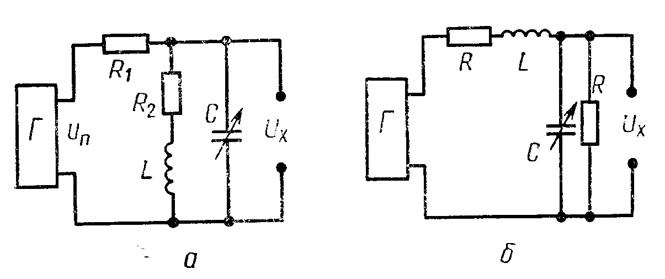

Рис. 9 Резонансные измерительные системы

Рис. 9 Резонансные измерительные системы

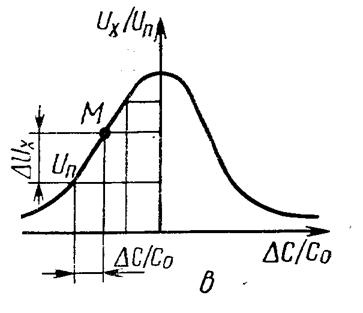

На Рис. 9 приведены измерительные цепи в виде параллельного (а) и последовательного (б) колебательных контуров, питаемых стабильным по амплитуде и частоте напряжением U, снимаемым с генератора Г. При изменении емкости C=C+C напряжение (Рис. 9, а) или ток (Рис. 9, б) в цепи резонансного контура будут меняться, достигая максимума при резонансе =l/. На склонах, резонансной кривой (Рис. 9, в) мелено выбрать участок, близкий к линейному, в середине которого выбирается рабочая точка М, соответствующая среднему значению емкости C преобразователя. При изменении емкости на напряжение на выходе будет меняться на .
