Автоматизация технологических процессов основных химических производств
Страница 9

Рис.7.1

· Стабилизация подачи методом дросселирования осуществляется на линии нагнетания.

· Установка Р.О. перед насосом недопустима, т.к. это ведет к снижению давления в насосе и способствует возникновению кавитации (колебательного режима).

· Применение системы целесообразно при .

Характеристики работы на сеть

при регулировании подачи насоса методом дросселирования.

Рис.7.2.

· К.п.д. системы при регулировании подачи насоса методом дросселирования.

.

· Система будет экономичнее, если .

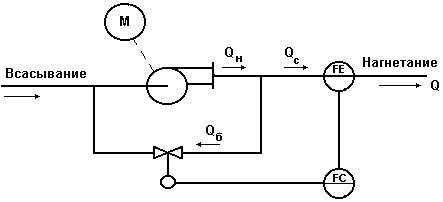

Схема регулирования на основе стабилизации Hн =Hс

(метод байпассирования).

Рис7.3.

· При данном способе регулирования:

Qб - байпасный поток;

Qн - производительность насоса;

Qс=Qн-Qб - производительность сети;

Нс=Нн.

· Применение системы целесообразно при .

Характеристики работы на сеть

при регулировании подачи насоса методом байпассирования.

Рис.7.4.

· К.п.д. системы при регулировании подачи методом байпассирования.

.

Система наиболее экономична, если .

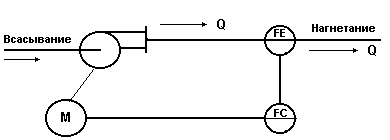

Схема регулирования производительности насоса

на основе стабилизации hн = hс.

Рис.7.5.

· Регулирование подачи осуществляется путем изменения скорости вращения привода насоса.

Теоретические аспекты.

· При изменении n и сохранении подобия режимов работы одновременно изменяются и Qн и Нн в соответствии с соотношениями:

(7.1).

· Следовательно, можно изменить положение характеристики насоса, обеспечив прохождение ее через заданную точку.

Характеристики работы на сеть

Рис.7.6.

Исходные данные для решения задачи:

· характеристика насоса 1 при частоте n;

· характеристика сети 2;

Постановка задачи:

· обеспечить работу на сеть в рабочей точке “С” с параметрами Qс, Нс и hс=hн.

Решение задачи

Найдем частоту n1, при которой характеристика Нн=f(Q) пройдет через точку С, для чего выполним следующие построения.

· Построим параболу подобных режимов.

На основании соотношений (7.1) можно записать:

(7.2).

Из (7.2) выразим Н:

(7.3).

Выражение (7.3) описывает параболу подобия 3 на рис.7.5, которая пересекает характеристику насоса (n) в точке А с параметрами QА и НА при условии h=const.

· Определим частоту n1.

На основании соотношений (7.1) можно записать:

,

откуда при известных Qс, QА и n получим n1:

(7.4).

· Рассчитаем по известным QA и HА к.п.д. насоса:

(7.5).

· Таким образом, система обеспечивает:
