Автоматизация технологических процессов основных химических производств
Страница 23

Предпочтительное управляющее воздействие Gт.

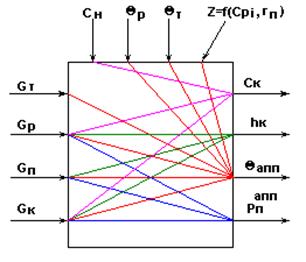

Информационная схема процесса выпаривания.

Рис.3

· Возможные управляющие воздействия:.

· Возможные контролируемые возмущения: .

· Возможные неконтролируемые возмущения: - удельные теплоемкости потоков срi и теплота испарения растворителя rп .

· Возможные управляемые переменные: .

· На основании рис.3 выпарная установка является сложным многосвязным объектом по возможным управляющим воздействиям .

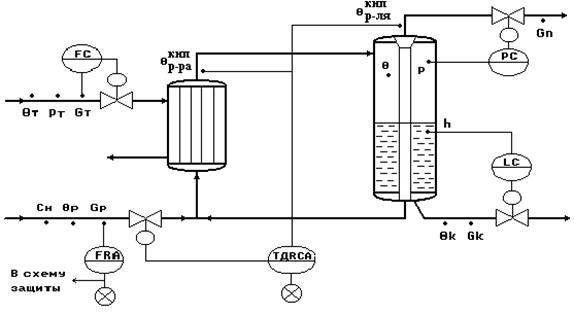

Типовая схема автоматизации процесса выпаривания.

Рис.4.

Типовое решение автоматизации процесса выпаривания.

9. Регулирование.

· Регулирование температурной депрессии Δд по подаче исходного раствора Gр - как параметра, косвенно характеризующего показатель эффективности процесса выпаривания ск .

· Регулирование давления в сепараторе Рпапп по отбору паров растворителя Gп - для обеспечения материального баланса по паровой фазе.

· Регулирование уровня в сепараторе hк по отбору концентрированного раствора Gк - для обеспечения материального баланса по жидкой фазе.

· Стабилизация расхода теплоносителя Gт - для обеспечения теплового баланса установки

10. Контроль.

· расходы - Gт, Gр, Gк, Gп;

· температуры - ;

· давление - Рп апп, Рт;

· уровень концентрированного раствора в аппарате - hк;

11. Сигнализация.

· существенные отклонения от задания;

· Прекращение подачи исходного раствора Gр , при этом формируется сигнал «В схему защиты».

12. Система защиты.

По сигналу «В схему защиты» - открывается магистраль Gп, отключается подача теплоносителя и отбор концентрированного раствора.
