В крышке со стороны контактных колец уста­навливается выпрямительный блок 10, собранный из кремниевых вентилей (диодов), допускающих рабочую температуру корпуса плюс 150°С.

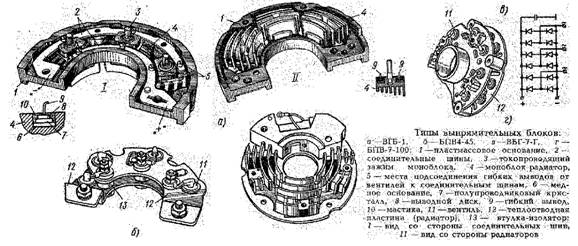

Рис. 4

Типы выпрямительных блоков

Выпрямительный блок ВБГ-1. (рис. 4) состоит из трех моноблоков, соединенных в схему двухполупериодного трехфазного выпрямителя

(рис. 3,а)

Каждые два вентиля выпрямителя размещены в моноблоке, выполняющем одновременно роль ра­диатора и токопроводящего зажила средней точки схемы 3. В корпусе моноблока-радиатора 4 имеются два гнезда, в которых собраны р-п-переходы выпрямительных вентилей. В одном гнезде р-п-переход имеет на корпусе р-зону, а в другом — п-зону. Противоположные зоны переходов имеют гибкие выводы 9, которые соединяют моноблок с соедини­тельными шинами 2. Отрицательная шина выпря­мительного блока соединена с корпусом генера­тора. В более поздних конструкциях выпрямительных блоков БПВ-4-45 (рис. 4,б) на ток 45 А применя­ют кремниевые вентили типа ВА-20, которые за­прессованы в теплоотводы 12 отрицательной и по­ложительной полярности по три вентиля в каждый. Теплоотводы изолированы один от другого пласт­массовыми втулками-изоляторами 13. Обратный ток вентилей не превышает 3 мА, а собранного блока —10 мА. Для генераторов с максимальной мощностью до 1200 Bт (Г-228) применяют кремниевые выпрямительные блоки ВБГ-7-Г на ток 80 А (рис. 4, в) или БПВ-7-100. В блоках БПВ-7Т и БПВ-7-100 применены вентили ВА-20 по два параллельно в каждом плече, по шесть вентилей в каждом теплоотводе. Блок БПВ-7-100 на ток 100 A и его электрическая схема показаны на рис. 4, г.

Для снижения уровня радиопомех в блоках, ВБР-7-Г и, БПВ-7-100 установлен параллельно зажимам «+», и «—» генератора конденсатор ёмкостью 4,7 мкФ. Общий вид вентиля BA-20 показан на рис. 5. Номинальный ток вентиля 20 А., Для упро­щения схемы, электрических соединений вентили выпускаются в двух исполнениях — с прямой и обратной полярностью корпусам (рис. 5, б). В вентилях прямой полярности «+» выпрямленного будет на корпусе, в вентилях обратной полярнос­ти будет «—» выпрямленного тока.

Вентили прямой и обратной полярности различаются цветом маркировки, наносимой краской на донышке корпуса. Вентили прямой полярности: («+» на корпус) помечают красной краской, а вентили обратной полярности ( «—» на корпус) — черной.

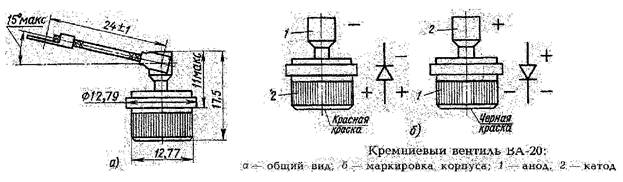

Рис. 5

Кремниевый вентиль ВА-20

Электрическая схема соединения обмоток гене­ратора и выпрямителей показана на рис 3, а. При вращении ротора генератора в каждой фазе индуктируется переменное напряжение изменение кото­рого за один период показано на рис. 3, б. После выпрямления кривые фазного напряжения примут вид изображенный на рис. 3,в. Выпрямленное напряжение будет почти постоянным, (линия 1 на рис. 3,в), причем частота пульсаций выпрямленного напряжения будет в шесть раз больше, чем частота в фазных обмотках (Ю.И. Боровских, «Устройство автомобилей», с. 183).
