Генератор рассчитан на отдачу определенной максимальной для данного генератора величины тока, однако при неисправности в системе электро­оборудования (разряженная аккумуляторная бата­рея, короткое замыкание и т. д.) генератор может отдавать ток больший, чем тот, на который он рас­считан. Длительная работа генератора в таком ре­жиме приведет к его перегреву и сгоранию изоля­ции обмоток. Для защиты генератора от перегрузки служит специальный прибор, называемый огра­ничителем тока.

Все три прибора — регулятор напряжения, реле обратного тока и ограничитель тока—объединены в одном устройстве, называемом реле-регуля­тором.

В некоторых генераторах, например Г-250, пере­менного тока реле обратного тока и ограничитель тока могут отсутствовать, но в конструкции генератора имеются устройства, выполняющие функ­ции этих приборов.

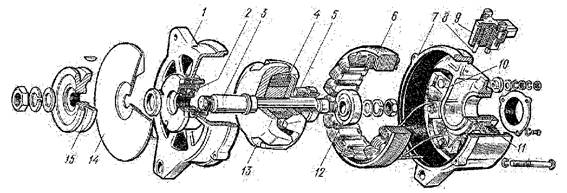

На рис. 1 показано устройство генератора пе­ременного тока Г-250. Генератор имеет статор 6 с трехфазной обмоткой, выполненной в виде отдельных катушек, насаженных, на зубцы статора. В каждой фазе имеется по шесть катушек, соеди­ненных последовательно. Фазные обмотки статора соединены звездой, и их выходные зажимы под­ключены к выпрямительному блоку 10.

Рис. 1

Устройство генератора переменного тока Г-250

Корпус статора набран из отдельных пластин электротехнической стали. Обмотка возбуждения 4 генератора выполнена в виде катушки и по­мещена на стальной втулке клювообразных полю­сов ротора 13. Втулка, клювообразные полюсы ро­тора и контактные кольца 5 жестко закреплены на валу 3 ротора (прессовая посадка на накатку). Магнитное поле, создаваемое обмоткой возбуждения, проходя через торцы клювообразных полюсов, образует северные и южные полюсы на роторе (рис. 2) (Е.В. Михайловский, «Устройство автомобиля», с. 163).

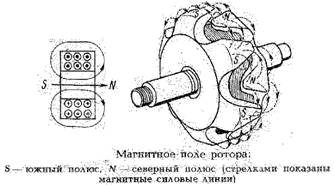

Рис.2

Ротор

При вращении ротора магнитное поле по­люсов ротора пересекает витки катушек обмотки статора, индуктируя в каждой фазе переменную э.д.с.

(рис. 3,б).

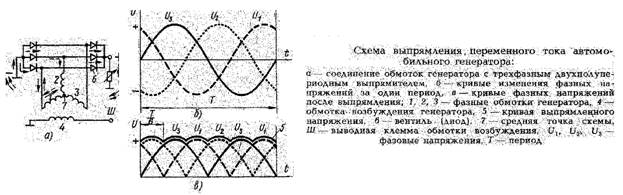

Рис. 3

Схема выпрямления переменного тока

Ток в обмотке возбуждения подводится через щетки 8 (рис.1) и контактные кольца 5, к кото­рым припаяны концы обмотки возбуждения. Щёт­ки укреплены в щеткодержателе 9.

Статор генератора с помощью стяжных болтов закреплен между крышками 1 и 7, которые имеют кронштейны крепления генератора к двигателю. В крышке 1 со стороны привода вверху имеется резь­бовое отверстие для крепления натяжной планки, с помощью которой регулируется натяжение приводного ремня генератора. Крышки отлиты из алю­миниевого сплава.

С целью уменьшения износа посадочное место под шарикоподшипник в задней крышке 7 и отвер­стия в кронштейнах крышек армированы стальны­ми втулками.

В крышках установлены шариковые подшипники 2 и 12 с двусторонним уплотнением и смазкой, за­ложенной на весь срок службы подшипника.

На выступающий конец вала 3 ротора крепится наружный вентилятор 14 (рис. 1) и шкив 15. В крышках имеются вентиляционные окна, через которые проходит охлаждающий воздух. Направле­ние движения охлаждающего воздуха — от крыш­ки со стороны контактных колец к вентилятору.
