Адсорбированный кислород насыщает валентности всех или наиболее активных поверхностных атомов и тем самым снижает его химическую активность . Защитное действие кислорода , адсорбированного даже на отдельные участки поверхности металла , может быть связано со значительным торможением анодного процесса растворения металла .

4. Перепассивация металлов .

Устойчивость пассивного состояния часто бывает ограничена определённой концентрацией окислителя или значением потенциала металла при его анодной поляризации , превышение которых приводит к возрастанию скорости коррозии . Нарушение пассивности металлов при окислительном воздействии коррозионной среды или при весьма сильной анодной поляризации называют перепассивацией .

Перепассивацию наблюдают у низколегированных сталей в HNO3 высокой концентрации , у нержавеющих сталей , хрома , никеля , хромистых и хромоникелевых сталей в растворах H2SO4 и проч.

Объясняется явление перепассивации тем, что при достаточном повышении анодного или окислительно-восстановительного потенциала среды изменяется характер анодного процесса - образуются ионы металла высшей валентности , дающие растворимые или неустойчивые соединения , что приводит к нарушению пассивного состояния и увеличению скорости растворения металла .Для железа и хрома такими ионами являются FeO4(2-) и CrO4(2-) , в которых железо и хром шестивалентны . Ионы высшей валентности в растворе под влиянием восстановителей и электродных процессов на на металле восстанавливаются затем до трёхвалентных , т. е. переходят в более устойчивую форму .

5. Значение пассивности металлов.

Пассивное состояние металлов имеет большое практическое значение. Коррозионная стойкость ряда металлов , например алюминия и магния в воздухе и воде , титана во многих коррозионных средах , часто бывает обусловлена их пассивностью .

Коррозионную стойкость металлов можно увеличить , легируя их другими более пассивными металлами . Так , например , легирование сталей хромом (13-18% Cr) делает их нержавеющими и кислотоустойчивыми .

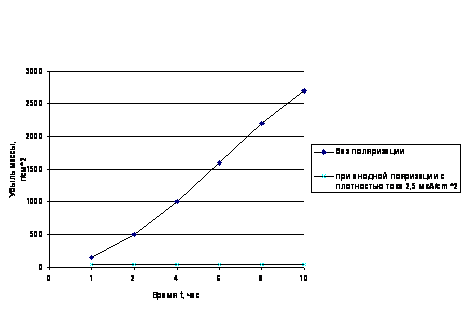

На графике представлена кинетика коррозии хромоникелевой стали Х18Н9 в 50-% H2SO4 при 50°С.

Повышения коррозионной стойкости металлов можно достигнуть одним из трёх основных способов :

а) введением компонентов , способствующих образованию более совершенного экранирующего защитного слоя продуктов коррозии на поверхности сплава ;

б) введением компонентов , уменьшающих катодную активность ;

в) введением компонентов , уменьшающих анодную активность .

Примером первого способа легирования является повышение коррозионной стойкости углеродистой стали при легировании хромом , никелем , титаном и т. д. .

Установлено , что коррозионная стойкость твёрдых растворов , полностью гомогенных и при отсутствии заметной диффузии , при легировании менее устойчивого металла более устойчивым изменяется не непрерывно , а скачками :

Резкое изменение коррозионной стойкости происходит , когда концентрация легирующего элемента достигает 1/8 атомной доли или величины , кратной этому числу , т. е. 2/8 , 3/8 , 4/8 , и т. д. атомной доли- правило n/8 Таммана. Положение границы устойчивости (значение n) зависит не только от системы твёрдых растворов , но и от реагента , т. е. его агрессивности и внешних условий .) зависит не только от системы твёрдых растворов , но и от реагента , т. е. его агрессивности и внешних условий .

Правило Таммана было подтверждено на большом числе примеров , в том числе и на имеющих большое практическое значение технических сплавах , таких как Fe-Cr (n=1,2&3) Для некоторых систем твёрдых растворов в одном реагенте наблюдается несколько границ устойчивости , причём одной из них соответствует наиболее резкое уменьшение скорости коррозии (рис.4) .
