Также большое значение для оценки свойств сварных соединений и основного металла имеют энергетические критерии. Для определения свойств металла околошовных зон и шва широко применяют испытания на ударный и статический изгиб призматических образцов с получением диаграммы Р( сила ) - f(прогиб образца ). Диаграмма ( рис. а )имеет линейный упругий участок ОА, Участок изгиба образца АВ до появления в надрезе трещины или до начала ее движения, если трещина создана заранее, и участок ВС, если трещина распространяется по поперечному сечению образца.

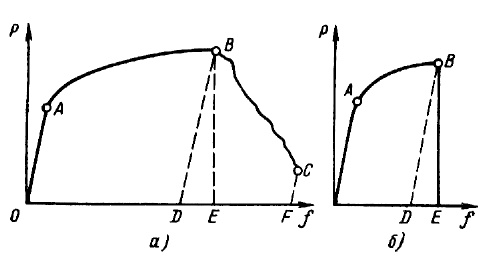

Рис. 4

Характер диаграмм Р - f при вязком (а) и хрупком (б) распространении трещины

Площадь фигуры ОАВD представляет собой работу пластической деформации образца на стадии до начала движения трещины, площадь DВЕ - накопленную энергию упругой деформации, площадь DBCF является работой пластической деформации образца во время продвижения трещины. При хрупком распространении трещины ( рис. б ) удается определить только работу пластической деформации изгиба - площадь OABD. Вертикальный участок диаграммы по линии ВЕ указывает лишь на то, что работа, истраченная на распространение трещины, меньше величины энергии упругой деформации, выражаемой площадью DBE, но какова она в действительности, установить невозможно.

Современные способы сварки и применяемые сварочные материалы обеспечивают получение наплавленного металла, не уступающего по хладостойкости основному металлу аналогичного химического состава, а в некоторых случаях даже превосходящего по своим свойствам основной металл. Однако при сварке имеется ряд факторов, таких как условия производства сварочных работ, качество сварочных материалов, защита расплавленного металла, термомеханическое воздействие сварки на металл, геометрическая форма соединений и другие, недостаточное внимание к которым может привести к резкому ухудшению свойств металла и снижению хладостойкости сварных конструкций.

Влияние сварки на свойства сварных соединений, эксплуатируемых при резких температурах, многообразно, оно может изменяться в широких пределах и поэтому в большинстве случаев не поддается конкретному количественному выражению. Характерным является также то, что изменения свойств носят местный, локальный характер.

Наиболее распространены несколько случаев отрицательного влияния сварки:

1. Образование хрупких зон в сварных швах под влиянием изменения химического состава металла шва по сравнению с основным металлом за счет нерационального легирования или загрязнения металла вредными примесями и газами.

2. Образование хрупких при низких температурах околошовных зон за счет термического влияния сварки - быстрого охлаждения, роста зерна, структурных изменений. Степень этого влияния решающим образом зависит от химического состава основного металла, способа его производства и исходного состояния.

3. Концентрация пластических деформаций и деформационное старение металла в зонах непровара и резкого изменения формы соединений, трещинах и т. п., находящихся в пределах зоны термического влияния сварки. Данный случай является наиболее распространенной причиной хрупких разрушений сварных соединений при низких температурах.

По количеству хрупких разрушений, зарегистрированных в сварных конструкциях при низких температурах, на первом месте находятся разрушения, возникшие от концентраторов, расположенных в зоне сварки, где протекали значительные пластические деформации, возникали остаточные растягивающие напряжения и происходило старение металла. Значительная часть хрупких разрушений была вызвана усталостными трещинами, явившимися результатом неудовлетворительного конструктивного оформления соединений, в сочетании с низкой сопротивляемостью основного металла распространению хрупких разрушений. Некоторая часть разрушений зарегистрирована как возникшая от участков металла с низкими пластическими свойствами по причине загрязнения металла и его плохой защиты в нагретом состоянии.
