Рис. 2

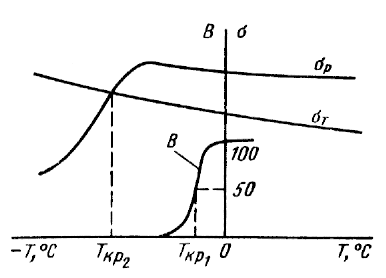

Зависимость предела текучести sт, среднего разрушающего напряжения sр

и процента волокнистости излома В от температуры.

Наиболее распространена оценка сварных соединений и элементов сварных конструкций по разрушающей силе Рр или среднему разрушающему напряжению sр. С их помощью можно выявить так называемую вторую критическую температуру Ткр2. При Ткр2 среднее разрушающее напряжение испытываемого элемента становится равным пределу текучести металла sт при соответствующей температуре.

Положение Ткр2 зависит от многих факторов. Чем выше концентрация напряжений, скорость приложения нагрузки, остаточные напряжения, уровень сварочной пластической деформации, содержание газов и вредных примесей в шве, скорость охлаждения при сварке, приводящая к закалке, крупнее зерно и больше сечение испытываемого элемента, а также хуже защита металла при сварке, тем правее располагается Ткр2, смещаясь в сторону положительных температур. При крайне неблагоприятных сочетаниях отрицательных факторов в ограниченной области сварного соединения свойства металла существенно ухудшаются, при этом Ткр2 может оказаться даже правее Ткр1.

Преимуществом испытания для определения sр является его простота. Недостаток состоит в том, что, проводя испытания конструкционного элемента при конкретной температуре Т выше Ткр2 и получая коэффициент запаса прочности ns=sр/sт>1, нельзя судить о запасе пластичности и о возможности наступления хрупкого разрушения. Это объясняется тем, что на диаграмме в координатах напряжение - средняя деформация eср. в опасном сечении при изменении концентрации напряжений, свойств металла и т. п. Точка разрушения D смещается в основном по горизонтали, в то время, как средняя разрушающая деформация eср.р изменяется существенно.

Рис. 3

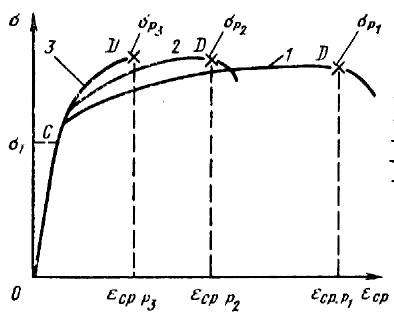

Диаграмма зависимости среднего напряжения s от средней деформации eср.

Большое развитие получила механика разрушения. Одним из основных понятий в механике разрушения является коэффициент К интенсивности напряжений. Он характеризует напряженное состояние вблизи конца трещины, находящейся в нагруженном элементе. В момент начала продвижения конца трещины при механических испытаниях материала регистрируется критический коэффициент интенсивности напряжений КIc или Кс , который является характеристикой материала и служит для оценки его способности сопротивляться началу движения трещины при статической или ударной нагрузке в зависимости от условий проведения испытаний.
