Максимальный натяг:

Nmax = dmax - Dmin = 45,020 – 45,000 = 0,020 мм

Допуск посадки:

TS(TN) = TD + Td = 0,016 - 0,011 = 0,027 мм

2.3 Для посадки 60H6/p5

Натяги:

Nmax = dmax - Dmin = 60,045 – 60,000 = 0,045 мм

Nmin = dmin - Dmax = 60,032 – 60,019 = 0,013 мм

Nm = (Nmax - Nmin)/2 = (0.045 – 0.013)/2 = 0,016 мм

Допуск посадки:

TN = Nmax - Nmin = 0.045 – 0.013 = 0,032 мм

2.4 Для посадки 80D9/h9

Зазоры:

Smax = Dmax - dmin = 80,174 - 79,926 = 0,248 мм

Smin = Dmin - dmax = 80,100 - 80,000 = 0,100 мм

Sm = (Smax + Smin)/2 = (0,248+0,100)/2 = 0,174 мм

Допуск посадки:

TS = Smax - Smin = 0,248 - 0,100 = 0,148 мм

полученные данные занести в таблицу (мм);

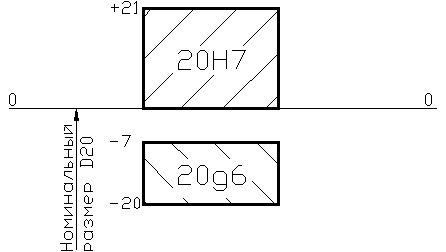

3) Построить схемы расположения полей допусков деталей, входящих в соединения;

4) Назначить средства для контроля (измерения) размеров деталей, входящих в соединения (тип производства назначает и обосновывает студент);

Назначаем тип производства – серийное

Тогда:

  • для контроля размера вала Æ20H7+0.021 будем использовать калибр - пробку с проходными и непроходными губками.

  • для контроля размера отверстия Æ20g6-0.007 будем использовать пневматический ротаметр. -0.020

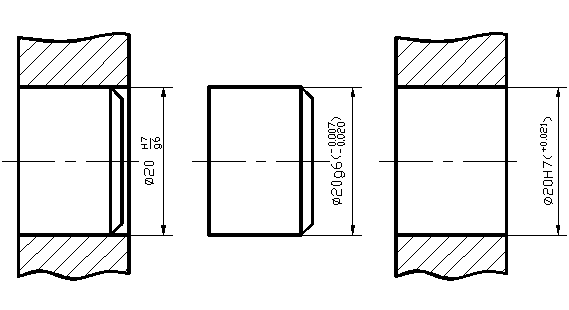

5) выполнить эскиз одного из 4 соединений (по выбору сту­дента) с обозначением посадки в соединении и эскизы деталей, входящих в это соединение, с указанием на них обозначения точ­ности размеров (номинальный размер, обозначение поля допуска и квалитета, предельные отклонения).

Часть 2. ФОРМА И РАСПОЛОЖЕНИЕ ПОВЕРХНОСТЕЙ

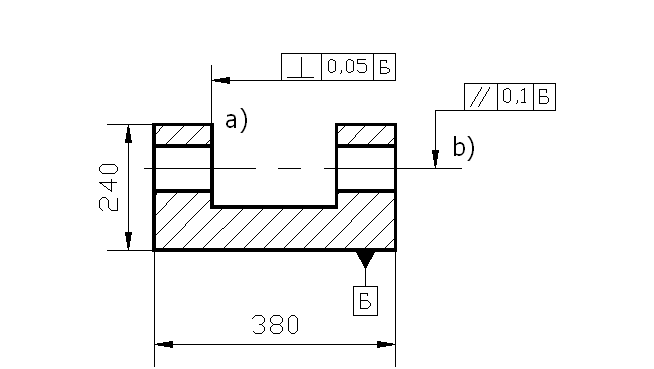

1) Изобразить эскиз детали с указанием на заданных по­верхностях обозначений отклонений формы и расположения поверх­ностей;

2) Охарактеризовать заданные поверхности;

а) – плоская, полуоткрытая поверхность

b) – цилиндрическая, внутренняя, открытая поверхность

3) Расшифровать обозначения отклонений формы и располо­жения заданных поверхностей , в том числе указать размерность числовых отклонений;

Допуск перпендикулярности – обозначает наибольшее допускаемое значение отклонения от перпендикулярности (мм).

Допуск параллельности – обозначает наибольшее допускаемое значение отклонения от параллельности.

Размерность допусков формы и расположения поверхностей задается в миллиметрах.

4) По допуску формы или расположения установить степень точности;

Определяем по справочнику табл. 2.11 [3, стр. 381]

При h = 240 степень точности – 9
