РАСЧЕТ СОБСТЕННОЙ ЧАСТОТЫ ПП

Так как в нашей ПП используются однотипные микросхемы равномерно распределенные по поверхности ПП, то для определения собственной частоты колебаний ПП можно воспользоваться формулой для равномерно нагруженной пластины:

где a и b - длина и ширина пластины, a = 186 мм, b = 81 мм;

D - цилиндрическая жесткость;

E - модуль упругости, E = 3.2 × 10-10 Н/м;

h - толщина пластины, h = 2 мм;

n - коэффициент Пуассона, n = 0.279;

М - масса пластины с элементами, М = mпп + mис × 25 = 0.095 + 0.024 × 25 = 0.695 кг;

Ka - коэффициент, зависящий от способа закрепления сторон пластины;

k, a, b, g - коэффициенты приведенные в литературе [1].

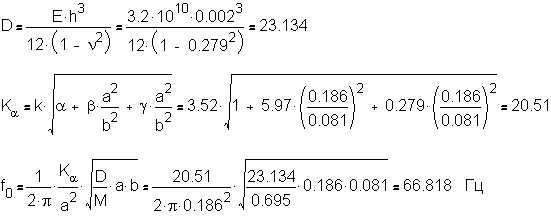

Подставляя значения параметров в формулу рассчитываем значение собственной частоты:

РАСЧЕТ СХЕМЫ АМОРТИЗАЦИИ

Исходные данные

1. Рассчитаем величину вибросмещения для каждого значения f.

так как нам известен порядок Кe » 103, то при минимальной частоте f = 10 Гц

следовательно мы можем рассчитать величину вибросмещения для каждой частоты спектра. Результат расчета представим в таблице:
