При выборе типа КРУ необходимо учитывать возможности выполнения вводов от трансформаторов или реакторов на сборные шины, которые в большинстве типов выполняются по-разному, особенно если ввод должен осуществляться через выключатель.
Для ввода может потребоваться либо только один шкаф, либо его нужно осуществлять в двух смежных шкафах.
Наиболее универсальными по возможности осуществления вводов являются КРУ серий КЭ-10 и КМ-10.
При проектировании вводов на сборные шины от трансформаторов следует учитывать, что на вводах от трансформаторов с. н. на сборные шины КРУ по условиям работы устройств защиты и автоматики, а также для учета электроэнергии должны устанавливаться ТН.
Секционирование сборных шин в КРУ осуществляется всегда в двух шкафах по сетке схем КРУ в соответствии с принципиальными схемами. Если помещения секций с КРУ подразделяются поперечной перегородкой, то шкафы с аппаратами секционирования устанавливаются друг от друга на расстоянии ширины одного шкафа и соединяются между собой специальным токопроводом заводского изготовления, проложенным через специальный проем в этой перегородке.
При разработке проектов вводов необходимо пользоваться сеткой схем шкафов выбранного типа КРУ, с помощью которых можно подбирать шкафы вводов с конкретными их номерами по типовой сетке схем.
Для вводов шинами от трансформаторов и реакторов, а также для секционирования сборных шин и устройства перемычек между сборными шинами КРУ применяются специальные комплектные токопроводы 6—10 кВ заводского изготовления, данные о которых берутся из соответствующих информационных материалов завода-изготовителя.
В проекте электроустановки должен быть решен вопрос об организованной прокладке силовых кабелей, отходящих от шкафов КРУ и КРУН к электроприемникам или потребителям. Для этой цели в зависимости от места установки КРУ и количества прокладываемых кабелей могут быть использованы кабельные каналы, туннели, лотки или же траншеи. Измерительно-контрольные кабели вспомогательных цепей должны прокладываться отдельно от силовых кабелей независимо от их напряжения.
2.2. Выбор
При выборе КРУ будем в основном основываться на параметрах заданного трансформатора (табл. 1). А именно на значении высшего и низшего напряжений и мощности трансформатора. Мой трансформатор являются понижающим с напряжения 3,15 кВ до напряжения 0,4 кВ. Принимая во внимание относительно не большую мощность 1000 кВА и напряжение приемников 0,4 кВ будем считать, что данный трансформатор установлен в цеховой трансформаторной подстанции комплектного типа и предназначен для питания небольших станков и других устройств (0,4-0,23 кВ). Тогда необходимы следующие шкафы КРУ:
шкаф для ввода высокого напряжения, для подачи высокого напряжения на вводы трансформатора со стороны ВН (рис.1). Для цеховых подстанций характерна кабельная распределительная сеть, поэтому выбираем шкаф кабельного ввода 4ШН-12К (рис.2). Позволяет производить включение и отключение силового трансформатора со стороны ВН Это шкаф внутренней установки с односторонним обслуживанием;
шкаф шинного ввода 4ШН-11Ш (рис.2), для ввода в КРУ от трансформатора (используем шинный ввод).;
шкаф отходящих линий 5ШН-610Ш-3 (рис.2), включающий в себя релейный блок (рис.2). Позволяет производить включение и отключение присоединение потребителей на стороне НН, вести учет расхода энергии, обеспечивает защиту линий потребителей и цепей собственных ныжд при перегрузках, коротких замыканиях и т.д.
Для защиты от однофазных замыканий на землю предусмотрены токовые реле в нулевых проводах отходящих линий.

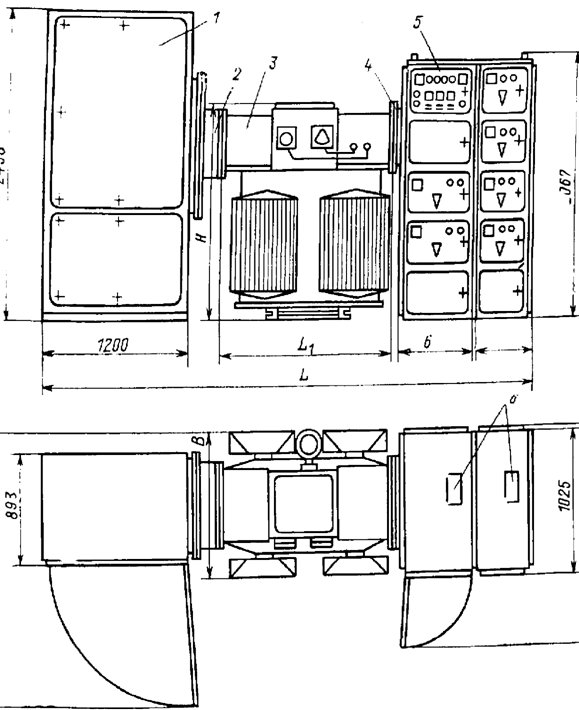

Рис.1. КТП 3,15/0,4-0,23 кВ .
1- шкаф ввода ВН; 2 – ввод трансформатор со стороны ВН; 3 – силовой трансформатор; 4 – ввод со стороны НН; 5 – шкафы КРУ 0,4 кВ;

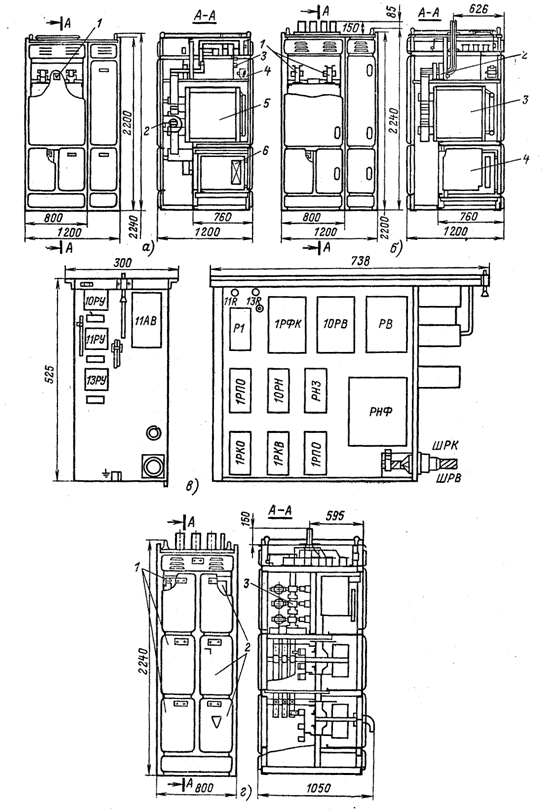

Рис.1. Шкафы КРУ 0,4 кВ в КТО-03-0,5. а - шкаф кабельного ввода 4ШН-12К (1-вольтметр; 2-ТТ; 3 - предохранитель; 4-ТН; 5 - выключатель типа Э-16В; 6 - релейный блок); б - шкаф шинного ввода сверху 4ШН-11Ш (1- ТН; 2-ТТ; 3-выключатель типа Э-16В; 4-релейный блок); в - релейный блок типа 4БР-116; г - шкаф отходящих линий 5ШН-610Ш-3 (1 - ре лейный блок, 2 - выключатель; З-ТТ)
